Вступ.

У чинному КК РФ є склади злочинів, за якими для встановлення об'єктивної істини необхідно провести криміналістичне дослідження холодної зброї.

Федеральний закон РФ «Про зброю», який вступив в дію з 1 липня 1997 року, регулює правовідносини, що виникають при обороті цивільного, службового, а також бойової ручної стрілецької та холодної зброї на території Російської Федерації. Даний Закон визначає види зброї і дає їх поняття. Термін «холодну», як і його застарілий варіант «біле», на відміну від інших класів зброї, є умовним. До холодного (білому) зброї відносили зброю, «бойове використання якого не пов'язане із застосуванням вибухових речовин і призначений для рукопашного бою».

Глава 1. Поняття і класифікація холодної зброї

При розслідуванні злочинів, в яких холодна зброя є елементом складу злочину або кваліфікуючою ознакою злочину, керуються визначенням, даним у Федеральному законі РФ «Про зброю», де воно визначене в такий спосіб: «Зброя, призначена для ураження цілі за допомогою м'язової сили людини при безпосередньому контакті з об'єктом ураження ».

Основні критерії холодної зброї:

- призначеного для ураження цілі;

- безпосередній контакт з об'єктом ураження;

- використання мускульної сили людини;

- надійність (можливість багаторазового використання).

Конструкція холодної зброї передбачає наявність вражаючих елементів і захисних пристроїв, в сукупності визначають його спеціальне цільове призначення. Джерелом енергії при використанні холодної зброї є тільки м'язова сила людини. Безпосередній контакт має на увазі замкнутість умовної ланцюжка: нападник - зброя - об'єкт поразки. Надійність визначається міцністю всієї конструкції і її елементів, безпекою для користувача і зручністю цільового використання.

Згідно ст. 1 Закону «Про зброю» «до зброї не відносяться вироби, сертифіковані в якості виробів господарсько-побутового та виробничого призначення, спортивні снаряди, конструктивно подібні зі зброєю». Такими виробами можуть бути туристичні ножі, спортивні шпаги, шаблі, рапіри, сувенірні вироби і т. Д.

У криміналістиці підставами для класифікації холодної зброї служать спеціальне цільове призначення, спосіб, місце виготовлення, конструктивну будову, нищівну силу, спосіб утримання в руці, відповідність стандартам. По спеціальному цільовому призначенню холодна зброя поділяється на цивільне і бойове (військове).

Громадянське підрозділяється на мисливська, спортивна, зброя для виживання і холодна клинкова зброя, призначена для носіння з козачої формою і національними костюмами народів Російської Федерації, атрибутика яких визначається Кабінетом Міністрів України.

У законі «Про зброю» немає поняття ударно-розбиває зброї як різновиду холодного, однак в ст. 6 встановлена ​​заборона на використання в якості цивільної й службової зброї «... кистеней, кастетів, сурикенов, бумерангів і інших, спеціально пристосованих для використання в якості зброї предметів ударно-дробить метальної дії, за винятком спортивних снарядів».

До бойової холодної відноситься зброя, призначена для вирішення бойових і оперативно-службових завдань, прийняте відповідно до нормативно-правовими актами на озброєння державних воєнізованих організацій, а також виготовляється для постачань в інші держави в порядку, встановленому Кабінетом Міністрів України.

За способом виготовлення холодна зброя поділяється на заводське, кустарне, саморобний. Заводське виготовляється на промислових підприємствах відповідно до державних стандартів або спеціальними технічними умовами. Воно відрізняється високим ступенем якості обробки і наявністю маркувальних позначень. Кустарне виготовлення здійснюється в основному фахівцями-зброярами з використанням спеціального обладнання. Саморобний холодна зброя виготовляється, як правило, звичайними слюсарними інструментами, що визначає в більшості випадків невисока якість.

За місцем виготовлення зброя поділяють на вітчизняне й іноземне.

Конструктивне пристрій дозволяє розділити холодна зброя на клинковое, що має бойову частину у вигляді клинка (клинків), міцно сполученого з руків'ям, Неклинкова (ударно-розбиває) і комбіноване.

У криміналістичній практиці зустрічається комбіноване і замасковане холодну зброю. До замаскованого відносять зброю, бойова частина якого прихована і яке має зовнішній вигляд предмета, який не є зброєю. Клинкова холодна зброя розрізняють по довжині клинка. Воно може бути короткоклінковим (до 300 мм), среднеклінковим (від 300 мм до 500 мм); длинноклинковое (від 500 мм і більше).

За способом утримання в руці його ділять на три групи:

- з руків'ям (мисливські ножі, стилети, кортики, кинджали, шашки та ін.);

- з держаком (піки, сокири, списи, дротики та ін.);

- з пристроєм для кріплення до вогнепальної зброї.

За способом вражаючої дії холодна зброя ділять на:

- колюче (стилети, голчасті багнети, шпаги та ін.);

- колючо-ріжучий (мисливські, армійські ножі, кинджали, багнет-ножі);

- колючо-рубає (тесаки, багнет-тесаки, палаші та ін.);

- рубає (малі сокири);

- рубяще-ріжучий (шашки, великі сокири);

- колючо-ріжучі-рубає (шаблі з штиковим вістрям, ятагани і ін.);

- ударно-розбиває (всі типи Неклинкова зброї).

За відповідності стандартам холодну зброю поділяють на стандартне і нестандартне.

Стандартне холодна зброя відповідає історично склалися зразкам і виготовляється в даний час по встановленим нормам і вимогам ГОСТу, т. Е. Технології при заводському виготовленні. Нестандартне холодна зброя - не відповідає історично склалися зразкам і виготовлене з відступом від норм і вимог технології, що має різні оригінальні конструкції, в яких можуть поєднуватися деталі різних зразків одного типу зброї.

В даний час існує узаконена ГОСТами нормативна база, що дозволяє сертифікувати ножі та конструктивно подібні до холодним і метальним зброєю вироби іноземних і вітчизняних виробників і містить жорсткі криміналістичні вимоги.

Нормативна база, наведена в цих ГОСТах, цілком достатня і дозволяє правильно і об'єктивно проводити криміналістичні дослідження та експертизи холодної зброї.

Глава 2. Конструктивні особливості клинкової холодної зброї

Клинкова зброя зазвичай складається з клинка, рукояті (ефеса) і обмежувача (гарди). Клинок - протяжна металева бойова частина холодної зброї з вістрям (шпага, стилет овальний або круглий в поперечному перерізі і ін.) І одним (мисливські, армійські ножі та ін.) Або двома (кинджал, мечі та ін.) Лезами.

Лезо - заточена частина клинка. Частина клинка, протилежна лезу, називається обухом. Скіс обуха - це частина обуха, заточена в сторону леза і утворює з ним вістря клинка. Незаточена частина клинка між лезом і хвостовиком називається п'ятої.

Клинки в перетині бувають плоскими, багатогранними, круглими, овальними. Бічні поверхні плоских клинків можуть мати виїмки (доли) або ребра жорсткості. Поздовжня лінія на бічній поверхні клинка, від якої починається заточка клинка, називається лінією заточення.

Рукоять кріпиться всадним, клепати (плащатим) способами або за допомогою різьблення на хвостовику. Рукоять клинкової зброї зазвичай складається з черена, втулки (кільця), навершя (наконечника). Чорний - основна частина рукояті, безпосередньо захоплююча рукою. Як правило, втулка рукояті - металева деталь, що охоплює чорний з одного або двох кінців. Наконечник фіксує рукоять на хвостовику. Деталь, встановлену між рукояткою і підставою клинка, своїми виступаючими за межі краю (країв) клинка частинами охороняє кисть руки від зісковзування на лезо клинка і служить для захисту від ударів, називають обмежувачем або хрестовиною (гардой).

Родоначальником клинкової зброї є ніж. Наявність короткого клинка з одним лезом уздовж поздовжньої осі відрізняє його від інших видів холодної зброї. Ножі підрозділяються на нескладні, складні і розбірні (рис. 1, 2).

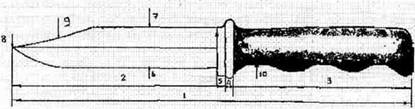

Мал. 1. Схема ножа:

1 - довжина ножа; 2 - довжина клинка; 3 - довжина рукояті; 4 - обмежувач; 5 - п'ята; 6 - лезо; 7 - обух; 8 - бойове вістря; 9 - скіс обуха; 10 - подпальцевие виїмки.

Мал. 2. Складаний ніж:

1 - клинок; 2 - хвостовик; 3 - поворотна вісь; 4 - фіксатор.

Протягом свого існування ніж за конструктивними особливостями не зазнав істотних змін. У всіх народів з плином часу виробилися свої форми клинка і рукояті в різноманітному їх конструктивному поєднанні. Великого поширення серед них отримали мисливські ножі (рис. 3) .Ножі мисливські повинні відповідати вимогам ГОСТ Р 51500-99.

До ознак мисливських ножів слід віднести наступні.

Клинок ножа однолезвійний вістрі утворюється зустріччю плавного заокруглення леза зі скосом обуха або обухом під кутом звичайно менш 45 °. При цьому скіс обуха може мати форму прямолінійну або увігнуту. Ножі мисливські повинні мати обмежувач (упор) або одно-або двосторонню хрестовину, або подпальцевие виїмки на рукояті, що забезпечують міцне і безпечне утримання ножа при нанесенні ударів, що колють. Довжина клинка не менше 90 мм, товщина обуха не менше 2,6 мм в найбільш товстому місці клинка. Твердість клинка повинна бути не нижче 42 НRС незалежно від того, з якої стали. Заводські мисливські ножі повинні мати номер для реєстрації та клеймо виробника.

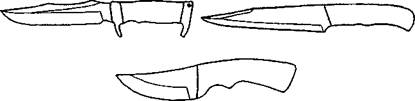

Мал. 3. Схеми найбільш поширених типів мисливських ножів

Перевищення ширини одностороннього або двостороннього обмежувача над шириною черена рукояті повинно бути не менше 5 мм. Глибина одиночної подпальцевой виїмки на передній втулці або чорний рукояті при відсутності обмежувача не менше 5 мм. Глибина подпальцевой виїмки на чорний рукояті, що має більше однієї подпальцевой виїмки, не менше 4 мм.

Складено мисливські ножі, що відносяться до холодної колючо-ріжучого зброї, повинні обов'язково мати механізм, що фіксує клинок як у відкритому (бойовому), так і в інших положеннях. Розбірні мисливські ножі мають набір клинків: ножових і інструментальних.

Штик-ніж - колючо-ріжучий холодна зброя, є приналежністю бойового ручного вогнепальної зброї (карабіни, автомат). Клинки плоскі, довжиною не менше 150 мм, товщиною від 4 мм і мають пристосування для кріплення до стовбура зброї. Армійські (військові) ножі є колюче-ріжучим холодною зброєю, лезо, як правило, утворено двосторонньої заточуванням, сходження якого з обухом під кутом 30-40 ° утворює вістря. Довжина клинка більше 130 мм, товщина більше 3,5 мм, рукояті можуть бути дерев'яними, металевими, гумовими, пластмасовими.

До короткоклінковому зброї відноситься і стилет, характерною особливістю якого є прямий або злегка зігнутий гострий клинок круглого, овального, трьох або чотиригранного перетину без виражених ріжучих властивостей. Зручна для утримання рукоять практично завжди має обмежувач.

Слід підкреслити, що і кортик відноситься до коротко-клинкової холодної зброї.Клинок у кортика зазвичай довжиною 200-250 мм, довжина рукояті приблизно 100-120 мм, між клинком і рукояттю може бути і фігурний обмежувач.

Особливо варто сказати про среднеклінковом зброю, одним з типів якого є кинджал. Він відомий з часів неоліту як мисливська та бойова зброя, пізніше - як національне. Клинок прямий або вигнутий, з різко звужуються до вістря обоюдозаточеннимі лезами.

Кинджали мисливські заводського виготовлення мають номер для реєстрації та клеймо виробника, які наносяться штампуванням, гравіюванням, травленням, випалюванням. Основні технічні характеристики клинків мисливських кинджалів наступні:

- довжина не менше 150 мм;

- товщина не менше 4 мм (в найбільш товстому місці);

- ширина не менше 25 мм (в найбільш широкому місці);

- співвідношення довжини клинка до його ширини не більше ніж 6: 1;

- перевищення ширини одностороннього або двостороннього обмежувача над шириною черешка рукояті не менше 5 мм;

- твердість клинків не нижче 42 НВС.

Крім мисливських ножів і кинджалів до громадянського холодному короткоклінковому зброї відносяться ножі для виживання. Вони призначені для використання як в умовах промислового або спортивного полювання в якості ножів мисливських, так і в важких (екстремальних) похідних умовах, подорожах і заняттях спортивним туризмом, в тому числі його спеціальними видами (альпінізмом і водним туризмом).

Ножі для виживання і їх належності застосовуються і в господарських цілях в якості набору інструментів і пристосувань.

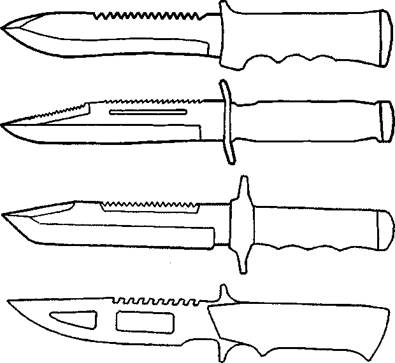

Рис 4. Схеми найбільш поширених типів ножів для виживання.

Ніж для виживання повинен відповідати обов'язковим вимогам чинного державного стандарту. Він поширюється і на імпортні вироби.

Конструктивні особливості і технічні вимоги до ножів для виживання практично не відрізняються від вимог до ножів і кинджалів мисливських.

Ножі для виживання за своєю конструкцією поділяються на два типи:

- нерозбірні (в тому числі трансформуються);

- розбірні.

Конструкції ножів для виживання базуються на конструкціях відповідних військових бойових ножів і нескладних мисливських ножів.

Ніж для виживання повинен складатися з клинка та руків'я, мати обмежувач або під пальцеві виїмки на рукояті, що забезпечують міцне утримання ножа при нанесенні вражаючих колючих ударів та безпечність застосування зброї. З'єднання клинка ножа для виживання з руків'ям, в тому числі шарнірне у трансформується, має бути щільним і міцним. У розбірного (зі знімними, змінними клинками) ножа міцність кріплення клинка з руків'ям має забезпечуватися відповідним з'єднанням.

Конструкція клинка (форма, маса, розміри та ін.) Ножа для виживання, а також застосовані для його виготовлення матеріали повинні мати необхідну для холодної клинкової зброї міцність і твердість, забезпечувати достатні вражаючі властивості, можливість використання його при виконанні важких господарських робіт і довговічність експлуатації .

Лезо ножа для виживання має бути заточене. Допускаються спеціальні види заточки як на всю довжину леза, так і на його частину і виконання додаткової заточення на схилі і частини обуха на довжину до 2/3 клинка (від його вістря), що забезпечує поліпшення його вражаючих властивостей.

Рукоять ножа для виживання повинна бути ретельно оброблена і забезпечувати безпеку при застосуванні зброї.

Технічні вимоги до ножів для виживання наступні.

Довжина клинка не менше 90 мм (довжина клинка визначається розміром від вістря до обмежувача, а в разі його відсутності - до переднього торця втулки або черена рукояті), товщина обуха не менше 2,6 мм (вимірювання товщини обуха виробляється в найбільш товстому місці клинка, наприклад на його п'яті); твердість не повинна бути нижче 42 НВС.

Заводські ножі для виживання мають реєстраційний номер та клеймо (логотип) виробника, які наносяться на п'яту клинка різними способами (штампуванням, гравіюванням, травленням, випалюванням). Спосіб нанесення реєстраційного номера і клейма виготовлювача повинен забезпечувати їх збереження на весь період експлуатації зброї.

Крім короткоклінковим існує среднеклінковое громадянське холодна зброя (тесаки мисливські) та конструктивно подібні до них среднеклінковие вироби господарсько-побутового призначення, до холодної зброї не відносяться. Всі вони повинні відповідати затвердженому ТК 384 і Держстандартом Росії проекту ГОСТ Р «Тесак мисливські, мачете туристичні, обробні і інструменти для відновлювальних і рятувальних робіт (ІВСР)».

Стандарт поширюється на всі тесаки мисливські, мачете туристичні, обробні і інструменти для відновлювальних і рятувальних робіт (ІВСР), в тому числі і імпортного виробництва.

Тесак мисливські за своєю конструкцією поділяються на два типи:

- нескладні (нерозбірні і розбірні зі змінними додатковими предметами або інструментами (лопата, сокира і т. П.);

- складні з фіксатором.

Конструкції мисливських тесаків можуть базуватися на конструкціях військових зразків холодної зброї. Загальна компоновка і конструктивні особливості клинків і рукоятей, в поєднанні з характеристиками міцності, повинні забезпечувати довговічність і безпеку експлуатації і достатні для цивільного холодної зброї вражаючі властивості. З'єднання клинка з руків'ям повинно бути щільним та міцним.

Леза клинків можуть мати одне або двосторонню заточку. Допускаються спеціальні види заточек, але не більше 1/4 від загальної довжини леза. Додаткова заточка може бути виконана на схилі або частини обуха на довжину, не більше 1/2 довжини клинка (від його вістря або робочого кінця).

Голомені клинків можуть оснащуватися вузькими або широкими долами. На обуху клинка також може розміщуватися одно- або дворядна пила по дереву або кістки.

Рукоять мисливського тесака повинна бути ретельно оброблена і забезпечувати безпеку при його застосуванні і носінні. Конструкції рукояті можуть бути різними. Рукоять обов'язково оснащується хрестовиною, захисною дужкою або іншим захисним пристроєм. Не допускається оснащення рукояті ударним конусом, характерним для бойової зброї.

Тесак мисливські, які є цивільним холодною зброєю, повинні відповідати таким технічним вимогам.

Граничні розміри для клинків мисливських тесаків:

- довжина від 210 до 500 мм;

- товщина клинка не менше 3 мм;

- ширина від 25 до 45 мм;

- кут вістря менше 70 °;

- твердість клинка не менше 40 НRС.

Клинки повинні бути міцними, пружними і мати залишкову деформацію при випробуваннях на вигин не більше 1 мм. Мисливські тесаки повинні компонуватись травмобезопасной держаком (ефесом).

Рукоять вважається травмобезопасной, якщо:

- перевищення одностороннього або двостороннього обмежувача (хрестовини) над чорний рукояті не менше 5 мм;

- глибина одиночної подпальцевой виїмки на передній втулці або чорний рукояті не менше 5 мм;

- глибина подпальцевих виїмок на передній втулці або чорний рукояті, що має більше однієї подпальцевой виїмки, не менше 4 мм;

- п'ята клинка, що виконує функцію обмежувача, має товщину не менше 3,5 мм (при відсутності клиновидного скоса в бік леза);

- різниця максимального діаметра в середній частині бочкообразной рукояті і мінімального діаметру в області навершя перевищує 8 мм;

- різниця максимального діаметра обмежувача клиноподібної рукояті і мінімального діаметру в області навершя перевищує 8 мм;

- рукоять оснащена іншим захисним пристроєм (наприклад, захисною дужкою) або виготовлена ​​з матеріалів, що володіють підвищеними адгезійними властивостями (наприклад, з рифленою гуми).

Обов'язковою є перевірка тесаків мисливських на безпеку і зручність цільового використання в якості холодної клинкової зброї, для чого перевіряється зручність утримання зброї у руці, безпечність нанесення різних по силі та напрямку ударів (ефективність захисних пристроїв рукояті).

Мачете туристичні та обробні є господарсько-побутовими виробами і не відносяться до холодної клинкової зброї.

Основне призначення мачете туристичних - використання їх для виконання широкого кола господарсько-побутових робіт в похідних умовах при заняттях оздоровчим і спортивним туризмом, а також використання їх в побуті в якості виробів господарсько-побутового призначення.

Мачете обробні призначені для оброблення туш і зняття шкур, а також для інших господарських цілей в умовах промислового або спортивного полювання і в побуті.

Мачете туристичні та обробні за своєю конструкцією належать до двох типів:

- нескладні (нерозбірні і розбірні зі змінними додатковими предметами або інструментами, наприклад лопата, сокира і ін.);

- складні (з фіксатором або без нього).

Вражаючі властивості туристичних та обробних мачете мають бути відсутні або бути знижені за рахунок їх конструктивних особливостей і технічних характеристик.

З'єднання клинка мачете з руків'ям повинно бути щільним та міцним.

Довжина клинка складних мачете обов'язково перевищує довжину рукояті.

Допускається виготовлення клинків мачете з використанням технологій термічної або механічної обробки, нанесенням спеціальних покриттів, що забезпечують Сидіння ефект їх поверхні.

Леза мачете мають одно-або двосторонню заточку. Допускаються спеціальні види заточек, наприклад серрейторна, на частину леза з боку рукояті, але не більше 1/4 від загальної довжини леза. Можливо, виконання додаткової заточення на схилі або частини обуха на довжину не більше 1/2 довжини клинка.

На клинку мачете не допускається наявність спеціальних шокових пазів, характерних для бойового холодного среднеклінкового зброї і призначених для нанесення рваних ран.

Для виготовлення руків'я мачете і їх частин використовують різні матеріали. Конструкції рукояті можуть бути різними (всадним, пресовані, литі або з плашками), з кріпленням для темляка або без нього. Рукояті виготовляють як з захисними пристроями, так і без них.

Мачете повинні комплектуватися запобіжними піхвами або футлярами, в тому числі і художньо оформленими, виготовленими з натуральних, синтетичних матеріалів або їх комбінацій, які забезпечують безпечне транспортування і зберігання виробів.

ГОСТ встановлює наступні технічні вимоги, що пред'являються до мачете туристичним і обробним.

Туристичні та обробні мачете, що є виробами господарсько-побутового призначення, оснащуються клинком з вістрям, що не забезпечує вражаючі властивості при нанесенні цілеспрямованих колючо-ріжучих ударів.

Граничні розміри для клинків мачете:

- довжина від 175 до 500 мм (визначається розміром від вістря до виступаючої частини рукояті);

- товщина не менше 1,5 мм (вимірювання проводиться в найбільш товстому місці клинка);

- ширина (найбільша) не менше 35 мм;

- кут вістря більше 70 °.

Допускається зниження кута вістря менше 70 ° при наявності травмобезопасной рукояті у випадках, якщо:

- вістря надмірно віддалено від середньої лінії клинка в бік обуха або леза;

- відсутній клиновидний сход клинка в бік вістря;

- відсутня додаткова заточування або фаска на обуху або його скіс;

- ширина заточки безпосередньо у вістря не більше 15 мм;

- надмірна товщина клинка і т. П. Не дозволяють використовувати мачете для нанесення цілеспрямованих колючо-ріжучих ударів (оцінюється в комплексі).

- твердість клинків не менше 25 НRС.

Клинки можуть бути прямі або викривлені (по обух), як з розширенням від вістря, так і без нього.

Клинки повинні бути досить міцними і пружними, проте величина залишкової деформації при вигині не регламентується і може перевищувати 1 мм.

Величина кута вістря не регламентується при наявності:

- травмобезопасной рукояті і товщини клинка не більше 2,4 мм;

- травмоопасной рукояті.

Рукоять вважається травмоопасной (при відсутності темляка), якщо:

- перевищення одностороннього або двостороннього обмежувача (хрестовини) над вимір рукояті менше 5 мм;

- глибина одиночної подпальцевой виїмки на передній втулці або чорний рукояті менше 5 мм;

- глибина подпальцевих виїмок на передній втулці або чорний рукояті, що має більше однієї подпальцевой виїмки, менше 4 мм;

- п'ята клинка, що виступає в ролі обмежувача, має товщину менше 3,5 мм;

- різниця максимального діаметра в середній частині бочкообразной рукояті і мінімального діаметру в області навершя не перевищує 8 мм;

- різниця максимального діаметра обмежувача клиноподібної рукояті і мінімального діаметру в області навершя не перевищує 8 мм;

- рукоять не оснащена іншим захисним пристроєм (наприклад, захисною дужкою).

Велику групу серед клинкової зброї становить довго-клинкова коле, рубяще-ріжуче зброю. До нього відносяться шабля, шашка, меч, шпага, рапіра і т. Д. Основна особливість длинноклинковое зброї - належність тільки до зброї - була закладена в конструкції, що відрізняє його від коротко-клинкової, яке знаходило застосування і в побуті. В даний час длинноклинковое холодна зброя в своїй більшості це музейні експонати або експонати приватних колекцій.

Основні технічні характеристики шабель, шашок:

- загальна довжина від 730 до 1 150 мм;

- довжина клинка від 650 до 900 мм (довжина клинка визначається розміром від бойового кінця (вістря) до гарди, а в разі її відсутності до хрестовини (упору) ефеса);

- товщина клинка не менше 4 мм;

- ширина клинка від 23 до 55 мм;

- висота кривизни клинка від 42 до 73 мм;

- загальна маса від 1 000 до 2 000 м

Основні технічні характеристики кинджалів:

- загальна довжина від 400 до 600 мм;

- довжина клинка від 300 до 440 мм;

- товщина клинка не менше 5 мм;

- ширина клинка від 25 до 45 мм;

- загальна маса від 450 до 750 м

Твердість клинків шабель, шашок і кинджалів, виготовлених після 1994 р повинна бути не менше 42 НRС. Для клинків, виготовлених до 1994 р і є приналежністю національних костюмів і козацької форми, а також їх антикварних зразків твердість повинна становити не менше 40 ННС. У тих випадках, коли твердість становить менше 40 НРС, слід співвідносити дані твердості представленого зразка з показниками зразків холодної зброї того ж періоду часу.

В експертній практиці досить часто зустрічаються предмети, що мають схожість з холодним клинковим зброєю, але їм не є. Серед них - розділювальні та шкірозйомні ножі, призначені як для використання в умовах промислового або спортивного полювання (в тому числі підводного), так і для господарських потреб. Шкірозйомні і обробні ножі можуть мати як оригінальні конструкції, так і базуватися на конструкціях складних і нескладних мисливських ножів і ножів для виживання, але їх бойові властивості повинні бути знижені за рахунок конструктивних особливостей і механічних характеристик. Розділювальні та шкірозйомні ножі бувають нескладними, розбірними і складними. Клинок складного ножа в розкритому стані може жорстко фіксуватися (т. Е. Допускається наявність фіксатора). На клинку можуть бути виконані додаткові елементи побутового та спеціального призначення (пила для кістки, вістря у вигляді викрутки і т. Д.), Які складаються в рукоять ножа або розміщуються в піхвах, чохлі.

Технічні характеристики розділювальних та шкірозйомних ножів (ГОСТ Р 51644-2000):

1. Довжина клинка до 90 мм, товщина обуха ножа і його твердість можуть бути схожі з холодним клинковим зброєю.

2. Товщина обуха клинка менше 2,4 мм, довжина клинка до 150 мм при наявності в конструкції ножа одностороннього або двостороннього обмежувача або подпальцевих виїмок на рукояті.

3. Товщина обуха клинка більше 2,6 мм і незалежна від довжини клинка, якщо:

- рукоять ножа травмоопасна, т. Е. Відсутні захисні пристрої;

- перевищення ширини одностороннього або двостороннього обмежувача над шириною черена рукояті менше 5 мм;

- глибина одиночної подпальцевой виїмки на передній втулці або чорний рукояті при відсутності обмежувача менше 5 мм;

- глибина подпальцевой виїмки на чорний рукояті, що має більше однієї подпальцевой виїмки, менше 4 мм;

- різниця максимального діаметра в середній частині бочкообразной рукояті і мінімального діаметру в області навершя не перевищує 8 мм;

- довжина робочої частини рукояті (від обмежувача до навершя) не перевищує 70 мм;

- величина прогину обуха вгору від умовної прямої лінії, що з'єднує вістря клинка і нижню край руків'я, перевищує 15 мм;

- величина, на яку виступає вістря клинка над лінією

обуха, перевищує 5 мм;

- на косому обуху клинка ножа на відстані не більше 1/3 від його вістря виконаний спеціальний зацеп з лезом (гак) для розрізання та зняття шкури;

- клинок складного обробного ножа та шкірозйомні ножа не має жорсткої фіксації;

- конструкція клинка не передбачає можливості нанесення вражаючих колючих ударів, характерних для ножів мисливських;

- до обробним і шкірозйомні ножів, незалежно від товщини і довжини клинка, відносяться ножі, що мають твердість клинків нижче 25 ННС і призначені для зняття шкур і оброблення туш диких і домашніх тварин, риб і птахів;

- довжина клинків обробних ножів (наприклад, для обробки риби), незалежно від їх твердості, може перевищувати зазначені вище величини, якщо товщина клинків менше 2 мм;

- твердість клинків ножів розділювальних та шкірозйомних НЕ

має обмежень.

Ножі туристичні і спеціальні спортивні є предметами туристичного спорядження. Вони призначені для використання в похідних умовах при заняттях оздоровчим і спортивним туризмом, а також його спеціальними видами і в окремих видах спорту. Складаються з клинка, рукояті, мають упор або подпальцевие виїмки на рукояті, що забезпечують міцне утримання та безпечне використання ножа.

Технічні характеристики (ГОСТ Р 51501-99): 1. Граничні максимальні розміри для клинків з твердістю вище 25 ННС ножів туристичних і спеціальних спортивних, є господарсько-побутовими ножами, конструктивно подібними з холодним короткоклінковим зброєю:

- довжина до 150 мм при наявності в конструкції ножа одностороннього або двостороннього обмежувача або подпальцевих виїмок на рукояті;

- довжина до 220 мм при відсутності в конструкції ножа одностороннього або двостороннього обмежувача або подпальцевих виїмок на рукояті;

- товщина обуха не більше 2,4 мм.

2. Товщина обуха клинків з твердістю вище 25 НПО туристичних і спеціальних спортивних ножів може бути більш 2,4 мм у випадках, якщо довжина їх клинків менше 90 мм.

3. Довжина клинків спеціальних спортивних ножів (наприклад, Стропорез) з автоматичною пружиною або іншою конструкцією, що забезпечує швидке вилучення клинка рухом однієї руки і фіксацію його в робочому положенні, може бути більше 90 мм, якщо у них відсутній вістря клинка.

4. До туристичних і спеціальним спортивним, незалежно від товщини і довжини клинків, відносяться ножі, що мають твердість клинків нижче 25 ННС і призначені для використання в похідних умовах і при заняттях спеціальними видами спорту.

5. До туристичних і спеціальним спортивним, незалежно від товщини і довжини клинків, відносяться складні ножі, які не мають жорсткої фіксації клинків в робочому положенні і призначені для використання в похідних умовах і при заняттях спеціальними видами спорту.

6. До туристичних ножів, незалежно від твердості клинків, відносяться також складні ножі (за винятком кинжального і сти-льотного типу) довжиною клинків не більше 105 мм і товщиною обуха до 3,5 мм, що мають рукояті, конструкцією яких не забезпечується безпека застосування ножа в якості зброї за рахунок:

- увігнутою на всю довжину рукояті дугоподібної форми боку, протилежного прямий спинці (так звана рукоять «насосного типу»);

- ширини в середній частині рукояті «насосного» типу, яка повинна бути не більше 20 мм;

- відсутність обмежувачів і виражених подпальцевих виїмок;

- застосування при виготовленні матеріалів і технологій їх обробки, що знижують фрикційні властивості рукояті «насосного» типу (метал, дерево, пластмаса та ін., Які зазнали шліфування, полірування і т. П.).

7. Довжина клинків спеціальних спортивних ножів для альпіністів, незалежно від їх твердості, може перевищувати зазначені в п. 1 величини, якщо товщина клинків менше 2 мм.

8. Довжина і товщина обуха клинків спеціальних спортивних ножів, призначених для підводного плавання (ножі аквалангіста) і водного туризму, незалежно від твердості клинка, можуть перевищувати зазначені в п. 1 величини, якщо конструкція вістря їх клинків не передбачає можливості нанесення вражаючих колючих ударів, характерних для ножів мисливських, призначених для підводного полювання. У зазначених випадках на місці вістря клинка ножа можуть бути виконані робочі частини додаткових інструментів або пристосувань, наприклад викрутки, зубила, лопатки, гайкового ключа і ін.

9. Твердість клинків туристичних і спеціальних спортивних ножів не має обмежень.

Сувенірні вироби, подібні за зовнішнім будовою з холодним (клинковим, ударно-роздрібнюють) зброєю, виготовляються з певних зразкам холодної зброї, відповідають видам конкретних імітованих зразків, але не мають повністю їх бойовими властивостями. Відмінні ознаки сувенірних клинкових виробів:

- кріплення хвостовика клинка з руків'ям істотно ослаблене різними способами з метою руйнування при спробі використовувати в якості зброї;

- твердість клинка повинна бути нижче 25 НВС;

- длинноклинковое сувенірні вироби не повинні витримувати більш одного-двох ударів по колоді діаметром більше 150-200 мм при проведенні випробувань на міцність.

Інструменти для відновних і рятувальних робіт (ІВСР) є господарсько-побутовими виробами і не відносяться до холодної клинкової зброї.

Основне призначення ІВСР - використання в якості шанцевого і рубає інструменту при ліквідації наслідків стихійних лих, катастроф.

За своєю конструкцією ІВСР відносяться до двох типів:

- нескладні (нерозбірні і розбірні зі змінними додатковими предметами або інструментами - лопата, сокира і т. П.);

- складні (з фіксатором або без нього).

З'єднання полотен ІВСР з руків'ям повинно бути щільним та міцним.

Глава 3. Методика криміналістичного дослідження холодної зброї

Експертиза холодної зброї має на увазі дослідження об'єктів, подібних за зовнішнім будові з холодною зброєю, на предмет віднесення або не віднесені їх до категорії зброї. У процесі дослідження вирішують наступні завдання:

- належність об'єкта до категорії холодної зброї;

- спосіб виготовлення;

- придатність до використання за цільовим призначенням.

В даний час строго і однозначно визначено методику дослідження клинкової зброї колючо-ріжучої і колючо-рубає дії, в основу, якої був покладений РСТ РРФСР 509-30 "Ножі мисливські. Загальні технічні умови». Цей стандарт спочатку регламентував сертифікаційні вимоги до зброї, а потім був поширений на експертні дослідження, які проводяться в експертних установах МВС Росії.

«Методика експертного вирішення питання про приналежність предмета до холодної зброї» затверджена Федеральним міжвідомчим координаційно-методичною радою з проблем експертних досліджень 18 листопада 1998 рПізніше вона увійшла в ГОСТ Р-2001 «Зброя холодна, метальна і конструктивно подібні з такою зброєю вироби. Методика і методи проведення випробувань на відповідність криміналістичним вимогам ».

У новому стандарті посилені вимоги до твердості клинків зброї, їх міцності в порівнянні з традиційною, що історично склалася методикою. Це безсумнівно стало кроком вперед у розвитку експертизи холодної зброї, так як дозволило об'єктивізувати процес експертного дослідження. Однак обгрунтованість такого посилення, а також види рекомендованих випробувань досліджуваних об'єктів багато вчених-криміналісти та практичні працівники ставлять під сумнів. Це пояснюється тим, що прийняті криміналістичні вимоги були запозичені з ГОСТів і ТУ на вироби заводського виготовлення, тоді як на практиці експертам найчастіше доводиться стикатися з об'єктами саморобного виготовлення. А у таких об'єктів за рахунок використання різних матеріалів, довільної форми, способів кріплення і з'єднання елементів конструкції настільки різноманітні, що недолік одних властивостей може бути компенсований іншими. Наприклад, недостатня твердість клинка може бути компенсована збільшенням його товщини, при цьому втрати бойових властивостей об'єкта не відбувається.

Крім того, офіційна методика може бути застосована в повному обсязі тільки для певних видів зброї і не може бути використана для об'єктів коле дії.

Незважаючи на те що зазначена методика не може бути універсальною, її законодавче визнання служить підставою для обов'язкового застосування в експертно-криміналістичних підрозділах МВС Росії.

Цей стандарт поширюється на сертифікаційні випробування зразків холодної, метальної зброї і конструктивно схожих з ними виробів на відповідність криміналістичним вимогам, а також в частині методики і методів проведення на криміналістичні дослідження та експертизи, метою яких є експертне вирішення питання про приналежність предмета до холодного або метательному зброї .

Стандарт встановлює: які необхідні групи криміналістичних ознак випробуваного зразка (досліджуваного об'єкта) повинні бути визначені експертом; порядок і послідовність дій експерта при проведенні випробувань на відповідність криміналістичним вимогам або при виробництві криміналістичних досліджень і експертиз; методи проведення випробувань; перелік рекомендованого обладнання, вимірювальних інструментів та витратних матеріалів; джерела отримання довідкових даних; порівняльних зразків, що застосовуються під час виконання зазначених досліджень; перелік і форму документів, що оформляються за результатами сертифікаційних випробувань на відповідність криміналістичним вимогам.

Стандарт поширюється на всі випробування зразків холодної, метальної зброї і конструктивно схожих з такою зброєю виробів на відповідність криміналістичним вимогам, а також на криміналістичні дослідження та експертизи, метою яких є експертне вирішення питання про приналежність предмета до холодного або метательному зброї, в частині застосування методики та методів їх виробництва.

Всі вимоги даного стандарту є обов'язковими.

Об'єктами випробувань (досліджень) є:

- предмети, що є холодним або метальним зброєю;

- спеціальні засоби, що мають схожість за зовнішнім будовою з холодним або метальним зброєю;

- вироби господарсько-побутового призначення, що мають схожість за зовнішнім будовою з холодним або метальним зброєю.

Методика криміналістичного дослідження холодної зброї складається з чотирьох стадій:

- попереднє дослідження;

- детальне дослідження, яке включає роздільне, порівняльне дослідження і експертний експеримент;

- аналіз результатів дослідження і формулювання висновків;

- оформлення результатів дослідження.

На стадії попереднього дослідження експерт знайомиться з текстом документа про призначення дослідження або експертизи (відносини, постанови чи ухвали), усвідомлює питання.

При проведенні експертиз холодної зброї експерт вправі вивчати матеріали кримінальної справи, що відносяться до об'єкта дослідження.

На цій же стадії здійснюється огляд об'єкта дослідження і фотофіксація його зовнішньої будови, а також конструктивних особливостей; маркувальних позначень, клейм і індивідуальних номерів; слідів, що утворилися при його виготовленні, ремонті або переробці в результаті обробки інструментами і на технологічному обладнанні.

Основним завданням детального дослідження є виявлення груп ознак, що визначають призначеного і придатність об'єкта дослідження для ураження цілі. Для цього спочатку вивчають об'єкт в цілому і окремі його елементи, а також визначають його інші технічні характеристики (магнітні властивості клинка, масу об'єкта).

В процесі роздільного дослідження проводять оцінку зовнішньої будови та загальної конструкції досліджуваного об'єкта і виділення комплексу необхідних для холодної зброї конструктивних ознак.

Так, при вивченні коротко клинкової зброї встановлюють наявність і кількість лез на клинку, розташування вістря, інших елементів клинка, спосіб кріплення клинка і рукояті, спосіб фіксації клинка в бойовому положенні і т. Д. При цьому вимірюються наступні елементи (рис. 5).

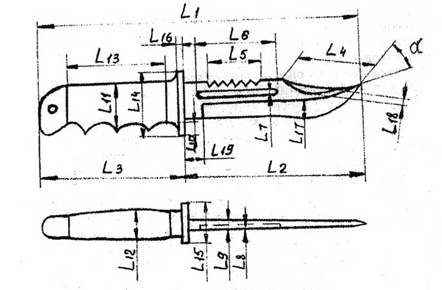

Мал. 5. Схема вимірювань конструктивних параметрів ножа:

L1 - загальна довжина ножа; L2 - максимальна довжина клинка; L3 - максимальна довжина рукояті; L4 - довга скоса обуха (по хорді); L5 - довжина пилки обуха; L6 - довга долу; L7 - ширина долу максимальна; L8 - глибина долу максимальна; L9 - товщина обуха (клинка) максимальна; L10 - глибина пальцевих виїмок (кожної окремо); L11 - ширина рукояті в середній частині; L12 - товщина рукояті в середній частині; L13 - довжина черена; L14 - довжина хрестовини; L15 - ширина хрестовини; L16 - товщина хрестовини; L17 - ширина заточки леза максимальна; L18 - ширина заточки скоса обуха максимальна; L19 - довжина п'яти.

Відповідні параметри встановлюють і для інших різновидів холодної зброї. Огляд і дослідження зовнішнього вигляду, конструктивних особливостей і маркувальних позначень виробляють візуально, як неозброєним оком, так і за допомогою луп 3-5х, а також мікроскопів.

Визначення основних розмірних параметрів об'єкта, глибини пошкоджень при встановленні вражаючих властивостей, величин залишкових деформацій, маси виробу проводиться перевіреним універсальним вимірювальним інструментом, вагами (механічними або електронними) і спеціальними вимірювальними пристроями, що забезпечують задану точність вимірювання:

- лінійних розмірів, глибини пошкоджень і залишкових деформацій - 0,1 мм .;

- величини кутів - 10;

- маси від 0,1 г. (Для снарядів) до 1 м (для виробів);

- зусиль ударів - 1кгс / см2.

У випадках, коли неможлива розбирання досліджуваного об'єкта без його руйнування, для вивчення та фіксації прихованих конструктивних особливостей можуть застосовуватися переносні або стаціонарні рентгенівські установки.

В процесі огляду і дослідження об'єкта виявляють ознаки, що характеризують спосіб його виготовлення. Встановлення способу здійснюють за такими ознаками:

- якості обробки виробу; слідах, що утворився на об'єкті дослідження при його обробці інструментами і на технологічному обладнанні;

- наявності маркувальних позначень;

- відсутності необхідних для такого виробу деталей або, навпаки, наявності «чужорідних»;

- способам з'єднання (кріплення) деталей між собою;

- використаним матеріалам і ін.

В висновок експерта дають висновок про спосіб виготовлення об'єкта дослідження, який слід після його детального опису.

Далі проводять перевірку відповідності розмірних та інших параметрів об'єкта дослідження відповідним ГОСТам, криміналістичним вимогам або іншим нормативно встановленим технічним характеристикам, а при їх відсутності - визначальним технічним характеристикам відомих аналогів даного типу холодної зброї.

На цьому етапі досліджень здійснюють зіставлення основних технічних характеристик з нормативно встановленими або відповідними характеристиками аналогів. При цьому якщо фахівець або експерт встановить, що представлений об'єкт явно належить до предметів господарсько-побутового призначення, то дослідження на цьому етапі практично завершується. Формулюється відповідний висновок і оформляється довідка про дослідження або висновок експерта. Якщо ж об'єкт має конструктивними особливостями, притаманними окремим групам холодної зброї, експерт приступає до наступного етапу дослідження - порівняльного.

Порівняльне дослідження здійснюють шляхом зіставлення з аналогами - зразками холодної зброї, в результаті якого встановлюють групову приналежність досліджуваного об'єкта.

Як порівняльних об'єктів використовують:

- зразки з колекцій натурних зразків холодної зброї, спеціальних засобів і предметів господарсько-побутового призначення, що подібна за зовнішнім будові з холодною зброєю (наприклад, в експертних установах, музеях, у приватних колекціонерів);

- відповідні опису і зображення різних зразків холодної зброї, що містяться в офіційній довідковій та спеціальній літературі.

За результатами порівняльного дослідження роблять висновок про те, з яким аналогом-зразком має схожість досліджуваний об'єкт.

При визначенні придатності досліджуваного об'єкта для ураження цілі встановлюють достатність:

- технічної забезпеченості конструкції в цілому і його конструктивних елементів;

- вражаючих властивостей.

Встановлення достатності технічної забезпеченості конструкції полягає:

- у визначенні способів кріплення основних елементів конструкції об'єкта дослідження між собою (наприклад, клинка з руків'ям) і оцінці надійності такого кріплення;

- визначенні безпеки застосування в якості зброї;

- визначенні зручності цільового застосування (можливості нанесення різних по силі та напрямку вражаючих ударів).

Дані дослідження здійснюють шляхом проведення експериментів.

Основними вимогами до проведення експериментів є багаторазовість, варіювання сили і напряму ударів. Експерименти проводять відповідно до загальноприйнятих криміналістичними методами.

Клинковим зброєю наносять удари в суху соснову дошку товщиною 30-50 мм (при енергії удару від 20 до 50 Дж). При неодноразовому (до 50 раз поспіль, але не менше 10) застосуванні зброї (ударів ножем, шаблею, мечем) виявляють руйнування конструкції в цілому або окремих деталей, міцність кріплення клинка і рукояті, зручність утримання в руці, безпеку нанесення різних по силі та напрямку ударів.

Можливість нанесення тяжких тілесних ушкоджень, небезпечних для життя і здоров'я, встановлюють по глибині впровадження клинка (не менше 10 мм) при поперечному розташуванні волокон деревини.

При виробництві випробувань, досліджень або експертиз може бути обраний один або кілька методів визначення достатності вражаючих властивостей із запропонованих вище, в залежності від виду і типу досліджуваного зброї.

Як вже говорилося раніше, наведена методика дослідження холодної зброї практично збігається з традиційною, запропонованої Е. Н. Тихоновим. Саме він вперше використав в якості мішеней при експериментальному дослідженні зброї матеріалів, що імітують м'язові тканини людини. Їм же обгрунтовано проведення такого експерименту, як найбільш об'єктивне засіб перевірки властивостей досліджуваних об'єктів, максимально наближене до реальної обстановки нанесення тілесних ушкоджень людині. У стандартизованої методикою результати випробувань придбали строго регламентовані рамки, що значно полегшує проведення досліджень.

Для одно- і двулезвійние клинкової зброї офіційна методика встановлює ще більш жорсткі вимоги, які пов'язані з виявленням у досліджуваних об'єктів додаткових ознак, що характеризують технічну забезпеченість конструкції.До них відноситься обов'язкове проведення випробувань зазначених об'єктів на пружність і міцність клинків, а також їх твердість.

Міцність і пружність конструкції клинкової зброї визначають за схемами, наведеними нижче. Для короткоклінковим і среднеклінкового зброї наведені початкові величини відгину. При збільшенні довжини клинка на 25 мм ця величина зростає на 2 мм. Після випробувань на клинку не повинно бути залишкових деформацій, які перевищують 1 мм.

Мал. 5. Схема проведення випробувань на міцність і пружність мисливських ножів, ножів для виживання, туристичних ножів і мисливських кинджалів.

Мал. 6. Схема проведення випробувань на міцність і пружність кинджалів, призначених для носіння з козачої формою і національними костюмами народів РФ.

Мал. 7. Схема проведення випробувань на міцність і пружність шабель і шашок, призначених для носіння з козачої формою і національними костюмами РФ (міцність і пружність конструкції шабель і шашок визначаються шляхом відгинання бойового кінця на 1/8 довжини клинка з вуглецевої, дамаської сталі і на 1 / 13 для клинка з булатної сталі).

Величина отгиба може бути визначена за формулою:

е = 0, 08 L - 2,2

де: е - величина отгиба в мм .;

L - довжина клинка в мм ..

Ця формула є універсальною і може бути використана для випробування зброї з клинками будь-якої довжини. Так, для мисливських кинджалів з довжиною клинка 150 мм величина отгиба встановлена ​​ГОСТом в 10 мм. Розрахунок за формулою показує, що ця величина повинна складати 9,8 мм.

Для середовищ Неклинкова зброї при довжині клинка 300 мм величина отгиба регламентована в 21 мм. При розрахунку за вказаною формулою вона становить 21,8 мм. Аналогічне збіг можна отримати і для випробування длинноклинковое зброї, виготовленого з булатної сталі. Для випробувань клинкової зброї на міцність і пружність може бути використаний пристрій, розроблене ТОВ «Криміналістична техніка» м Подольська Московської області.

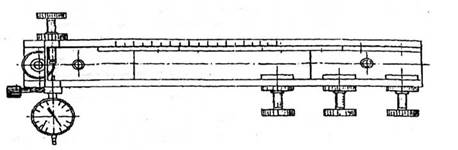

Мал. 8. Пристрій для випробувань клинкової холодної зброї на міцність і пружність.

Основні технічні характеристики стройства:

Довжина випробовується зброї, мм. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 - 500

Довжина клинка, мм. . . . . . . . . . . . . . . . . . . ... . . . . . . . . . . . . . . . . . . . . . . .50 - 320

Межі вимірюваних деформацій, мм. . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 - 25

Похибка вимірювання, мм. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0,01

Габаритні розміри, мм:

довга. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500

ширина. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100

висота. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100

Маса пристрою, кг. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . не більше 15

Недоліком вказаного пристрою є малий діапазон довжин випробовуваних клинків. У Волгоградській академії МВС Росії розроблено універсальний пристрій, який дозволяє здійснювати випробування холодної зброї практично будь-якої довжини (до 1000 мм).

Пристрій (див. Рис.9) складається з підстави довгою 1000 мм, виготовленого з швелера № 10, на якому з пластикових напрямних переміщається каретка, що фіксується за допомогою стопорного гвинта. У центрі каретки розміщений мікрогвинт з кроком різьби 1 мм і електронний індикатор контакту мікровінта з випробуваним мечем).

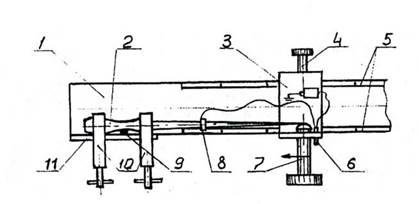

Мал. 9. Пристрій для випробування клинкової колодного зброї на міцність і пружність, розроблене в ВА МВС Росії:

1-підставу; 2-випробуваний об'єкт; 3-рухома каретка; 4-гвинт; 5 напрямні; 6-електронний індикатор контакту; 7-мікрогвинт; 8 - затискач; 9-діелектричний клин; 10 струбцини; 11-стійка.

Пристрій працює наступним чином: ніж затискають на стійці підстави за допомогою двох струбцин таким чином, щоб вісь клинка була паралельна осі підстави (це досягається за допомогою додаткових діелектричних клинів). Каретку переміщають в такий стан, при якому вісь мікровінта знаходиться у вістря клинка, фіксують стопорним гвинтом. На клинок ножа одягають зажим з електричним дротом від електронного індикатора.

Потім, обертаючи головку мікровінта, його підводять до випробуваному клинку. У момент їх торкання на каретці загоряється електронний індикатор. Далі на мікрогвинти встановлюють вказівну стрілку на нульову точку відліку. Мікрогвинт шляхом обертання переміщують на величину необхідного вигину, визначеного за формулою. Вказівну стрілку знову виставляють на нульову позначку, і мікрогвинт шляхом обертання в зворотний бік викручують з каретки до розриву контакту з клинком (електронний індикатор гасне). Після цього величини прямого і зворотного ходу мікровінта порівнюють. На цьому випробування клинка закінчується.

Якщо випробуваний зразок відповідає вимогам ГОСТу по міцності і пружності, експерт приступає до визначення твердості клинка, яка для холодної зброї повинна бути не нижче 42 HRC.

Способи визначення твердості ділять на статичні і динамічні в залежності від швидкості прикладання навантаження, а за способом її застосування - на методи вдавлення і дряпання. Різноманітність методів і різний фізичний зміст чисел твердості ускладнюють вироблення загального визначення твердості як механічного властивості. У різних методах і при різних умовах проведення випробувань числа твердості можуть характеризувати пружні властивості, опір малим або великим пластичних деформацій, опір матеріалу руйнуванню. Найбільш поширені методи, в яких використовується статичне вдавлення індентора перпендикулярно поверхні зразка. У цих випадках під твердістю розуміють властивість поверхневого шару матеріалу чинити опір пружною і пластичної деформації або руйнуванню при місцевих контактних впливах з боку іншого, більш твердого і не одержує залишкової деформації тіла (індентора) певної форми і розміру. Це формулювання придатна не для всіх існуючих методів оцінки твердості.

У всіх методах випробувань на твердість дуже важливо правильно підготувати поверхневий шар зразка. Він повинен по можливості повно характеризувати матеріал, твердість якого необхідно визначити. Всі поверхневі дефекти (окалина, вибоїни, вм'ятини, грубі ризики і т. Д.) Видаляють. Вимоги до якості випробуваної поверхні залежать від застосовуваного индентора і величини додається навантаження. Чим менше глибина вдавлення індентора, тим вище повинна бути чистота поверхні.

Навантаження додається по осі вдавлюють индентора перпендикулярно до випробуваної поверхні. Для дотримання цієї умови площину випробуваної поверхні зразка повинна бути строго паралельна опорній поверхні. Неплоскі зразки кріплять на спеціальних опорних столиках, що входять в комплект твердомірів.

При всіх методах визначення твердості (крім мікротвердості) вимірюють сумарний опір металу впровадженню в нього индентора, усереднюються твердість всіх наявних структурних складових. Тому що утворився після зняття навантаження відбиток за розміром має бути значно більше зерен окремих структурних складових (діаметр або довжина діагоналі відбитків при вимірюванні твердості змінюється від 0,1-0,2 до декількох міліметрів). Неминучі відмінності в структурі різних ділянок зразка призводять до розкиду значень твердості, який тим більше, чим менше розмір відбитка.

Практика показує, що найбільш досконалими, вдалими і порівняно легкими в роботі є методи визначення твердості металу по Брінеллю, Вікерсом і Роквеллу.

Методика дослідження холодної зброї, регламентована ГОСТом 9013-59, передбачає випробування об'єктів за методом Роквелла.

При вимірі твердості по Роквеллу индентор - алмазний конус з кутом при вершині 120 ° і радіусом заокруглення 0,2 мм або сталева кулька діаметром 1,5875 мм (1/16 дюйма) - вдавлюється в зразок під дією двох послідовно додаються навантажень: попередньої Р0 і загальної Р = Р0 + P1, де Р1 - основне навантаження.

Число твердості по Роквеллу вимірюють в умовних одиницях, воно є мірою глибини вдавлення індентора під певним навантаженням.

Спочатку индентор вдавлюється в поверхню зразка під попередньою навантаженням Р0 = 100н, яка не знімається до кінця випробування. Це забезпечує підвищену точність експерименту, так як виключає вплив вібрацій і тонкого поверхневого шару. Під навантаженням Р0 индентор занурюється в зразок на глибину h0. Потім на зразок подається повне навантаження Р = Р0 + Р1, і збільшується глибина вдавлення. Остання, після зняття основного навантаження Р1 (коли на индентор знову діє тільки попередня навантаження Р0), визначає число твердості по Роквеллу (HR). Чим більше глибина вдавлення h, тим менше число твердості HR.

При використанні в якості індентора алмазного конуса твердість по Роквеллу визначають за двома шкалами - А і С. При вимірі за шкалою А: Р0 = 100 н, P1 = 500 н, Р = 600 н; за шкалою С: Р0 = 100 н, P1 = 1400 н, Р = 1500 н. Число твердості виражається формулою HRC (HRA) = 100 - е, де

е = (h - h0) / 0,002 (0,002 мм -ціна ділення шкали індикатора твердоміра Роквелла).

Одиниця твердості по Роквеллу - безрозмірна величина, відповідна осьовому переміщенню індикатора на 0,002 мм.

При використанні в якості індентора сталевої кульки, число твердості HR визначають за шкалою В, т. Е. При Р0 = 100 н, P1 = 900 н, Р = 1000 н.

Визначення твердості клинків проводиться на приладі для вимірювання твердості ТР 5014-01 (або на іншому аналогічному) відповідно до ГОСТу 9013-59 і до стандартів ІСО 2039 / 2-81, DIN 50103, АSТМ Е 18-74.

По завершенні випробувань експерт проводить обов'язкове зіставлення всіх досліджуваних об'єктів, крім саморобних, з даними інформаційних листків до протоколів сертифікаційних криміналістичних випробувань

Порівняння саморобних виробів з сертифікованими зразками і їх технічними характеристиками може проводитися з метою встановлення відповідності досліджуваного об'єкта певного типу холодної зброї, за зразком якого він виготовлений.

Далі на підставі аналізу проведених досліджень експерт формує синтезує частинависновку і формулює висновки:

- про спосіб виготовлення об'єкта дослідження (промисловий, кустарний або саморобного виготовлення);

- наявності необхідної і достатньої сукупності ознак, що дозволяє віднести його до певних виду і типу холодної зброї;

- приналежності досліджуваного об'єкта до холодної зброї.

При відсутності необхідної і достатньої сукупності ознак, характерних для холодної зброї, формулюється висновок про належність досліджуваного об'єкта до певних груп спеціальних засобів або до предметів господарсько-побутового призначення, які мають схожість за зовнішнім будові з холодною зброєю.

У разі, коли необхідною і достатньою сукупності ознак немає в зв'язку з істотним пошкодженням об'єкта в цілому або з відсутністю його основних деталей, а також, якщо об'єкт був вилучений і представлений на дослідження або експертизу розібраним (т. Е. Не є закінченим у виготовленні виробом ), робиться висновок, що даний об'єкт в представленому на дослідження вигляді до холодної зброї не відноситься (з обов'язковим зазначенням причини такого висновку). Додатково в дослідженні і висновках можна вказати, якими деталями і якого типу холодної зброї є представлені на дослідження частини.

При неможливості встановити призначення представленого на дослідження або експертизу предмета з тих чи інших причин (наприклад, відсутність необхідної інформації і т.п.) фахівець і експерт має право відмовитися від вирішення питання.

Формулювання висновків здійснюється за принципом від загального до конкретного, від найбільш важливого до менш значного.

Проведення експертизи закінчують складанням висновку, структура якого повинна відповідати ходу проведеного дослідження.

До висновку докладають фототаблиця, в яку поміщають зображення досліджуваного об'єкта, і в разі, якщо об'єкт визнається холодною зброєю, - аналог-зразок, з яким встановлено схожість за конструктивними ознаками.

Список літератури

1. «Криміналістична експертиза зброї і слідів його застосування» МВС РФ Волгоградська академія, підручник ч.2, розділ 1 - Нові з филистимлянами А.С., Рижков В.Л., Синіцин Є.Ю., Тарасов В.П., Ярмак В .А., Волгоград 2005р.

2. Федеральний закон «Про зброю» 1996. №51. Ст. 5681

3. «Особливості криміналістичного дослідження деяких зразків холодної зброї» Метод.рекомендаціі. Герасимов А.М., Рижков В.Д., М., 1994 р.

4. «Методика випробувань цивільного, холодної, метальної зброї і виробів, конструктивно схожих з такою зброєю, на відповідність криміналістичним вимогам» М., 1997 г.

5. «Криміналістична експертиза холодної зброї» Тихонов Е.Н., Барнаул, 1987 г.


  • Глава 1. Поняття і класифікація холодної зброї
  • Глава 2. Конструктивні особливості клинкової холодної зброї
  • Глава 3. Методика криміналістичного дослідження холодної зброї
  • Список літератури
