Історія розвитку пістолета

Збереглися свідчення, що вже в далекій давнині існувало могутнє зброю, вивергають вогонь і дим і чинне на солідному відстані. Природно, його устрій трималося в суворій таємниці, і все, що було пов'язано з ним, огортав туман легенд. Чи було воно вогнепальною, чи використовувалася в ньому енергія, що звільняється при згорянні якогось метальної речовини, за своїми властивостями подібним з порохом? У деяких випадках, судячи з манускриптів, це було дійсно так. По крайней мере, встановлено: придумали порох в стародавньому Китаї, де його застосовували у військовій справі і для святкових феєрверків. Потім він перекочував в Індію. Є відомості, що запальні і, ймовірно, вибухові речовини знали і у Візантійській імперії. Але справжня історія вогнепальної зброї все ж почалася в Європі, на рубежі 8-14 століть.

Зазвичай його поділяють на артилерійське і стрілецьке. Перше вражає ворога великими снарядами, що випускаються по навісний або настильній траєкторіями. Для обслуговування артсистем необхідний розрахунок з кількох канонірів. Друге, в основному, індивідуальне, застосовується для стрільби прямою наводкою по відкритим, порівняно близько розташованим цілям.

Різноманітністю систем, калібрів та інших параметрів на тлі сучасного ручної вогнепальної зброї перші його зразки здадуться примітивними. Однак не можна забувати, що перехід до них від лука та арбалета (зброї метальної) дався куди важче, ніж подальший розвиток вогнепальної зброї. Так якими ж були попередники нинішніх гвинтівок, пістолетів, автоматів і револьверів?

Фахівці відтворюють їх загальний вигляд і пристрій за старовинними малюнками і описами, але збереглися і нечисленні зразки. У нашій країні вони експонуються в Державному Історичному музеї, Державному Ермітажі, Військово-історичному музеї артилерії, інженерних військ і військ зв'язку, музеях Московського Кремля, центральному музеї Збройних сил.

Відразу потрібно зазначити: ручна зброя за принципом дії мало чим відрізнялося від тодішніх ... гармат. Навіть назви були схожі: в Західній Європі - бомбарделли (маленькі Бомбардьє), а на Русі - пищали (ручніци).

В кінці 14- початку 15 століття їх стовбури представляли собою коротку залізну або бронзову трубку, довжиною близько 30 см. І калібром 25 - 33 мм з глухим кінцем, біля якого зверху висвердлюють невелике запальний отвір. Її укладали в жолоб, видовбаний в колоді - ложе довжиною 1.5 м, і скріплювали металевими кільцями-обойміца. Заряджали через дуло пилоподібним порохом (робити його зернистим стали пізніше) і сферичної кулею з міді, заліза або свинцю. До речі форма кулі практично не змінювалася всю довгу епоху гладкоствольної, дульнозарядного зброї. Це пояснювалося тим, що вона проста у виготовленні і не вимагає стабілізації в польоті.

Зарядивши бомбарделлу або ручниц, стрілок або упирав приклад в землю або груди, або укладав на плече і затискав під пахвою (це залежало від довжини приклада і його конфігурації), цілився, а потім підпалював пороховий заряд, підносячи до запального отвору розпечений металевий прут.

У Військово-історичному музеї артилерії, інженерних військ і військ зв'язку зберігається короткий залізний стовбур 14 - 15 століть, скріплений трьома кільцями. На задньому прокладений вузький жолобок, що веде до запального отвору - так виглядає предок нинішніх пістолетів.

Створюючи ручна зброя, середньовічні майстри вирішували ті ж завдання, що і сучасні конструктори - збільшували дальність і точність стрільби, намагалися зменшити віддачу, підвищити скорострільність. Далекобійність і кучність стрільби покращували, подовжуючи стовбури, а з віддачею боролися, оснащуючи ручніци і інші самопали опорними гаками і додатковими упорами. Набагато складніше виявилося збільшити скорострільність. У 14 - 15 століттях налагодили випуск багатоствольних бомбарделл, ручниц, а також рушниць. Звичайно, їх зарядка вимагала більше часу, зате в бою, коли дорога кожна секунда, стрілок робив без перезарядки по черзі кілька пострілів.

Нова бойова техніка негайно позначилася на тактиці битв. Уже в 15 столітті в багатьох країнах з'явилися загони стрільців, озброєних «міні-гарматами». Правда, перший час така зброя поступалося доведеним до досконалості луку та арбалетів в скорострільності, влучності і в дальнобійності, а нерідко і в пробивний силі. Крім того, викувані або відлиті на око стовбури служили недовго, а то і просто розривалися в момент пострілу.

Досвід показав: прицілюватися і водночас підносити прут до зброї дуже незручно. Тому в кінці 15 століття запальний отвір перенесли на праву сторону стовбура. Поруч розмістили невелику полку з поглибленням, куди насипали мірку так званого затравочного пороху. Тепер досить було його запалити, щоб вогонь через запальний отвір перекинувся в казенну частину стовбура і підпалив основний заряд. Це начебто невелике вдосконалення справило в історії ручної вогнепальної зброї маленьку революцію.

Через деякий час полку прикрили від вітру, дощу і снігу відкидною кришкою. Заодно підшукали заміну розпеченому пруту - довгий гніт, який в західноєвропейських країнах просочували селітрою або винним спиртом, а на Русі виварювали в золі. Після подібної обробки гніт вже не згорав, а неквапливо жеврів, і стрілок міг в будь-який момент часу привести зброю в дію. Ось тільки підносити кожен раз гніт до полиці було як і раніше незручно. Що ж, і цю операцію зуміли спростити і прискорити, з'єднавши гніт зі зброєю. У ложі зробили отвір, через яку пропустили тонку металеву смужку у вигляді латинської букви S із затискачем на кінці, названу серпентином (у нас жагрой). Коли стрілець піднімав нижній кінець серпентину, верхній, з якого стирчав тліючий гніт, опускався до полиці і стосувався запального пороху. Словом, відтепер відпала потреба триматися поблизу польової жаровні, щоб розжарити прут.

В кінці 15 століття зброю обладнали досить складним на ті часи гнотовим замком, в якому до Серпентину додали шепотіло - пластинчасту пружину, з виступом, закріплену на осі з внутрішньої сторони замкової дошки. Вона з'єднувалася з серпентином так, що варто було стрілку натиснути на спусковий гачок, як задній кінець шепотіла піднімався, і гніт лягав на полицю, підпалюючи запальний порох. А незабаром і саму полицю перемістили на замкову дошку.

У 16 - 17 століттях англійці прилаштували до полиці невеликий щиток, при пострілі захищав очі від спалаху. Тоді ж перейшли і до більш ефективного виду пороху. Колишній, подрібнений в пил, в сиру погоду, швидко вбирав вологу, злипався, та й взагалі горів нерівномірно, через що незгорілі частки постійно забивали стовбур і початковий отвір. Досвід показав, що з порохової суміші слід виліпити невеликі тверді коржі, а потім розколоти їх на відносно великі зерна. Вони згорали повільніше «пилу», зате без залишку і виділяли більше енергії. Новий незабаром витіснив всі попередні сорти і благополучно існував до середини 19 століття, коли на зміну прийшли більш ефективні піроксилінові пороху.

Змінювалися і кулі. Спершу їх виробляли зі сталі та з інших сплавів у вигляді стріл, куль, кубів і ромбів. Але потім зупинилися на круглій пулі зі свинцю, який легко обробляється, а його тяжкість надавала пулі хороші балістичні властивості.

Цікаво, але деякий час вважалося, що метал кулі повинен неодмінно відповідати наміченої мети. І дійсно, ефективно вразити супротивника, одягненого в металеві обладунки, могла лише сталева куля. А якийсь французький змовник перед замахом на іспанського короля Карла 5 відлив для нього кулі ... із золота!

Хоч скільки намагалися майстри вдосконалити ґнотовий замок, домогтися істотних змін так і не вдалося. На заваді виявився сам гніт, який стрілку належало постійно тримати тліючим. Але чому ж тоді запалювати метальний заряд в стовбурі? І ось виникла блискуча ідея - замінити гніт кременем і металевим кресалом. Винахід кремінного колесцового замку ознаменувало початок нової ери в історії ручної вогнепальної зброї.

колесцовий замок

Колесцовий замок являє собою комбінацію металевого диска (колеса) і циліндричної пружини, яка замикається за допомогою ключа. При натисканні на спусковий гачок запор піднімається, звільнена пружина прокручує рифлене колесо, висікали з кременю сніп іскор, більш ніж достатній для займання добре подрібненого пороху на полиці замку. Подібна техніка займання використовується і зараз в запальничках.

займання

Складність і дорожнеча колесцового замку змушували шукати більш просте і менш дороге рішення. Кремень фіксувався між зубами ударника, який кріпився на одній стороні пістолета. Курок зводився, стискаючи при цьому бойову пружину, і замикався. При натисканні на спусковий гачок кремінь отримував хід. Він бився об сталеву пластинку, розташовану в запального отвору, і висічені іскри запалювали порох на полиці, який в свою чергу запалював основний пороховий заряд в стовбурі.

Процес розвитку кремінного замка зайняв кілька століть. Одним з варіантів такого замку став ударний замок. Ця система складалася з двох видів ударників. Перший мав зуб з різьбленням, в якому кріпився кремінь. Ударник зводився, стискав свою пружину і замикався. Другий ударник був свого роду плоску пластину, розташовану прямо над запальним отвором. При натисканні на спусковий гачок ударник з кременем бив об пластину і тесав пучок іскор, які потрапляли на порохову полицю. Добре подрібнений порох запалав і підпалював основний пороховий заряд. З'явився ще один кремінний замок. Так як вищеописаний замок був занадто чутливим до погодних умов, була винайдена кришка, що закривала порох. Одночасно вона служила і пластиною, про яку бився кремінь.

капсульний замок

Справжнім відкриттям з'явився капсуль ударної дії, який винайшов шотландський священик Олександр Хизується. Приблизно в 1820 році було відкрито вибухову речовину під назвою фульминат (від англ. «Виблискувати», «гриміти»), яке містилося в маленький ковпачок. При різкому ударі по ковпачку фульминат детонировал, в результаті чого утворювалася вогненна спалах. Таким чином, відпала необхідність використання відкритого вогню для займання заряду. Порох і сферична куля поміщалися в казенну частину (або в місце для пороза всередині стовбура) через дуло.

Ковпачок містився на маленькій трубці, ввинченной в запальний отвір, розташоване у зарядної камери. Ця трубка називалася ніпелем або штуцером. Для більш сильного удару по капсулі був винайдений замок, формою схожий на ударник кремінного замка.

Цей ударник розташовується безпосередньо за чи у зарядної камери. Ударник зводився і замикався. При натисканні на спусковий гачок він вивільнявся і з силою бився об капсуль. В результаті цього відбувалася детонація з викидом полум'я через штуцер в зарядну камеру і займання основного заряду. Дана ударна система довгий час використовувалася в рушницях, пістолетах, а пізніше в сучасних п'яти-шестизарядний револьвер.

винахід патрона

Наступним важливим кроком стало удосконалення патрона. Спочатку він виготовлявся з щільного паперу, пізніше - з латуні. У патроні всі складові були зібрані воєдино: куля, порох, капсуль і гільза. Такі патрони неможливо було зарядити через дуло, їх необхідно було подавати в стовбур через казенну частину. Це означало, що казенник повинен був відкриватися для заряджання і надійно закриватися після нього, виключаючи при цьому небезпека вибуху в момент пострілу.

Патрони кільцевого запалення і шпилькові патрони

У минулому набули поширення два типи патронів: кільцевого запалення і шпилькові.

У патронах кільцевого запалення ударна суміш розташована не в латунном ковпачку, а в обідку в стінках гільзи. Такі патрони використовуються для стрільби з короткоствольної зброї.

У шпилькових патроні воспламеняющий заряд знаходиться безпосередньо в гільзі, і для того, щоб запалити його, бойок у вигляді голки пробиває заряд наскрізь. Подібні патрони використовувалися протягом нетривалого періоду часу.

Необхідно було також вирішити проблему багаторазового легкого відкривання казенної частини. Вирішено вона була за допомогою застосування затворного механізму.

відкриття нітропорохів

Третім важливим кроком в процесі розвитку зброї з'явився винахід нітропорохів. З його появою швидкість утворення газів, і їх тиск стали вимірюватися в набагато більших цифрах.

Отже, тиск порохових газів могло тепер використовуватися і для автоматичного управління затвором.

Це відкриття ознаменувало собою появу такого напівавтоматичної зброї як пістолети, автомати, гвинтівки та карабіни.

Як вже говорилося, основні компоненти конструкції (зарядна камора, порох, куля, займання і стовбур) не змінилися, хоча в самій технології зброю і боєприпасів відбувалися значні зміни. Вони відбуваються і тепер, якщо говорити про електронний займанні і безгільзовим патронах.

останні досягнення

На початковому етапі розвитку зброї доводилося витрачати багато часу для підготовки його до стрільби, а також необхідна була і безвітряна погода для займання. Крім того, точність попадання пострілу була справою швидше удачі, ніж розрахунку. В наш час виробляється зброя, здатне вести вогонь зі швидкістю 600 пострілів в хвилину при будь-яких погодних умовах з високою ймовірністю попадання і надійністю. Заміна магазину займає кілька секунд.

Легку стрілецьку зброю може бути в цілому розділене на зброю з прикладом і ручна зброя. Це поділ багато в чому умовно, оскільки багато автоматів, самозарядні гвинтівки та карабіни можуть розглядатися як ручна зброя з огляду на невеликий розмір, досягнутого шляхом винаходи складних прикладів і змінних стовбурів.

Зброя з прикладом:

Ділиться на наступні типи:

- Гвинтівки: однозарядні, з затворним механізмом, важільним механізмом, помповим механізмом, підлозі - і автоматичні.

- Гладкоствольні рушниці: однозарядні, з затворним механізмом, важільним механізмом, помповим механізмом, напів-і автоматичні.

- Карабіни: однозарядні з затворним механізмом, важільним механізмом, помповим механізмом, напів-і автоматичні.

Ручне зброю:

Ділиться на наступні типи:

- Револьвери: димний порох, малокаліберні кільцевого запалення, центрального бою.

- Пістолети: димний порох, малокаліберні кільцевого запалення, центрального бою.

пристрій пістолета

Що таке пістолет?

Пістолет - це вогнепальна зброя. Він не має однозначного визначення. Згідно енциклопедії, пістолет - це (короткоствольну) індивідуальне стрілецьку зброю з напівавтоматичною системою заряджання. Робота пістолета заснована на наступних принципах. Магазин, ємністю від шести до двадцяти п'яти патронів, вставляється в пістолет. Енергія віддачі при пострілі автоматично викидає порожню гільзу і подає новий патрон. Таким чином, по відношенню до пістолета все ясно. Він призначений для пострілу заряду через дуло, а працює він від енергії хімічного вибуху (вогнепальна зброя) або фізичного впливу (пневматична зброя). Пістолети можна розділити на пістолети одинарного і подвійного дії.

Одинарное дію означає, що курок зводиться перед кожним пострілом. При заряджанні, коли кожух-затвор відводиться назад для подачі патрона в патронник, курок зводиться автоматично. Подвійна дія означає, що зведення курка відбувається механічно при натисканні на спусковий гачок. Коли спусковий гачок натиснуто до упору, курок вивільняється, вдаряє по патрону, і відбувається постріл.

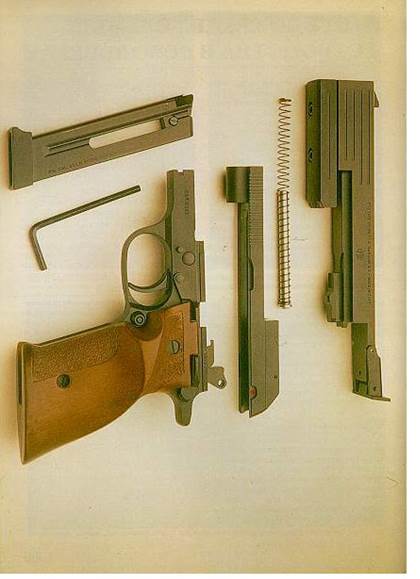

Пістолет складається з певної кількості деталей, які утворюють такі основні групи:

!. Кожух-затор.

2. Стовбур з патронником, поворотна пружина, спрямовує стрижень поворотній пружини.

3. Рамка.

4. Магазин.

Кожух-затвор

Кожух-затвор пістолета служить для того ж, для чого, наприклад, служить казенна частина гвинтівки. При його допомозі здійснюється функція замикання і самозапиранням. Зазвичай він складається з наступних частин:

- Кожуха з затвором.

- Ударника з упором ударника.

- Екстрактора з пружиною для вилучення порожній гільзи з патронника.

- Іноді, викидача для викиду порожній гільзи з кожуха-затвора під час перезарядження. У деяких моделях викидач кріпиться на рамці. Іноді ударник у взаємодії з екстрактором діє як ежектор (наприклад, в моделі пістолета голландських поліцейських FN 1910/22). Кольт 1911 і його модифікації оснащені викидачем, укріпленим на рамці.

- Іноді, запобіжника. В одних моделях запобіжник розташований на кожусі, в інших - на рамці.

Стовбур з патронником

Стовбур являє собою круглу трубку з гвинтовими нарізами всередині. Вони надають пулі обертальний рух. Швидкість обертання залежить від довжини та гостроти нарізів. Існує поняття «крок нареза». Наприклад, довжина нареза в 250 мм означає, що повний оборот нареза (360 град.) Відбувається на відрізку в 250 мм. Для надання кулі обертового руху її діаметр робиться трохи більше діаметра стовбура: порохові гази проштовхують її всередині. Обертальний рух надає пулі стійкість. В іншому випадку можливі похибки траєкторії польоту.

Спочатку патрон подається в патронник. Його стінки товщі стінок стовбура, так як в патроннику в результаті займання пороху утворюється дуже високий тиск і температура. Тиск падає у міру просування кулі по довжині стовбура. У разі, якщо товщина стінок патронника недостатня, існує ймовірність його розриву і поранення стрілка. Наприклад, під час займання патрона 45АПК тиск в патроннику досягає 1400 атмосфер, а патрони калібру 9 мм Парабелум (Люгер) - 2700 атмосфер.

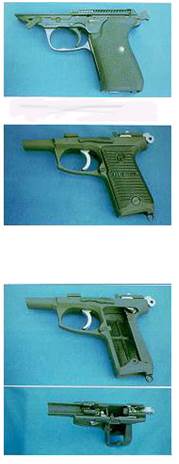

рамка

Рамка пістолета складається з рукоятки і відносяться до неї частин. це:

- Засувка кожуха. Після останнього пострілу, коли магазин порожній, кожух відводиться в заднє положення. Таким чином, стрілок бачить, що магазин порожній. Вставивши повний магазин, він опускає засувку кожуха вниз. Кожух, рухаючись під впливом поворотній пружини вперед, захоплює верхній патрон і подає його в патронник. Можна починати стрілянину.

- Засувка магазину, за допомогою якої магазин вилучають із пістолета.

- Запобіжник, блокуючий курок за допомогою шепотіла і / або шепталом.

- Шептало. Регулює хід ударника, розчіплюється з курком, який вдаряє по ударнику.

- Курок з бойовою пружиною. Використовується не у всіх моделях пістолетів. У моделях без курка ударник під впливом пружини вдаряє, як тільки тяга спускового гачка звільняє шептало.

- Магазинний запобіжник (не завжди). Якщо магазин витягнутий з пістолета, то шептало і тяга спускового гачка заблоковані або роз'єднані.

Магазин

З магазину патрони подаються в патронник. При неправильному положенні пружини-подавача може відбутися заклинювання патронів. Магазин складається з:

- Власне магазину для розміщення патронів.

- Пружини-подавача, яка викидає патрони під певним кутом вгору. У більшості випадків подавач виконує функцію активатора засувки кожуха після останнього пострілу.

- Пружини подавача.

- торцевих пластини (іноді).

Стандартний магазин вміщає від 5 до 25 патронів, в залежності від типу, моделі, марки, калібру зброї.


Затворні системи пістолетів

В кінці 19 століття було налагоджено виробництво напівавтоматичних пістолетів. Зважаючи на складність їх механізмів і технічних удосконалень, що відбувалися протягом багатьох років, практично неможливо описати всі системи замикання. Зупинимося на найбільш важливих з них - тих, які використовуються і зараз.

затвор

Затвори використовуються в пістолетах для далекобійної стрільби. Такий пістолет можна порівняти з дуже укороченою гвинтівкою з затвором. Приводиться в дію рукою затвор має певну кількість виступів на лицьовій або тильних сторонах. При замиканні виступи заходять в вирізи, розташовані в рамці, і перетворюють затвор з рамкою в єдине ціле. Хорошим прикладом служить револьвер Ремінгтон ХР-100 з затвором, що нагадує затвор Маузера. Приклад простіше -німецький револьвер Аншютц Exemplar. Отже, це дуже надійна система замикання, здатна витримувати високий тиск і дозволяє вести вогонь крупнокаліберними патронами.

вільний затвор

Зазвичай ця система використовується в пістолетах калібру до 9 мм Парабелум або Люгер. Винятком є ​​пістолет Хеклер і Кох V70 калібру 9 мм Парабелум. Так як при стрільбі патронами калібру до 9 мм Парабелум створюється не дуже великий тиск, то і немає необхідності в абсолютному замиканні. У таких пістолетах запирання відбувається за допомогою пружини, яка штовхає масивний кожух в крайнє переднє положення. Завдяки напрузі пружини кожух впирається в тильну частину патронника. Пістолет працює наступним чином. При пострілі утворюється тиск газів, виштовхує кулю з гільзи і штовхає її всередині стовбура. Тиск газів, рух кулі створюють тиск протидії, яке прагне виштовхнути гільзу з патронника. Але кожух заважає цьому. Тиск поворотної пружини і маса кожуха уповільнюють таку реакцію і дають їй розвиток тільки після того, як куля залишає стовбур. Відбувається відмикання. За рахунок своєї маси кожух рухається назад і зупиняється в крайньому положенні.

Отже, все відбувається в наступному порядку.

1. Відбувається постріл.

2. Під тиском газів кожух рухається назад (і його пружина), курок (і його пружина) і поворотна пружина спрацьовують більш-менш одночасно.

3. При зворотному русі кожуха гільза виштовхується з патронника виштовхувачем і викидається викидачем.

4. Поворотна пружина максимально стиснута і прагне вперед разом з кожухом.

5. При русі вперед кожух захоплює патрон з магазина і подає його в патронник. Іноді поворотна пружина розташована навколо стовбура, іноді - внизу або над стволом.

Система замикання (затвор) Браунінга

Американець Джон Браунінг (1855 - 1926) винайшов систему замикання пістолета, яка використовується широко і зараз. Цією системою оснащені пістолети FH - High Power, Government (1911 і 1911-A1). Зіг р210 і Вальтер Р88. У цій системі вражає її простота. Вона має ряд переваг. Вона не чутлива до бруду, собівартість її невисока, надійність перевірена на практиці. Система Браунінга має три варіанти:

1. Система Браунінг-Кольт.

2. Система Браунінг-FN.

3. Система Браунінг - Петтер.

Система замикання Браунінг - Кольт

Під стволом перебуває один- два шарніра, на стовбурі розташовані від одного до тих виступів, які заходять в вирізи, розташовані всередині кожуха, якщо пістолет замкнений.

Після пострілу під тиском газів кожух і стовбур рухаються назад на кілька міліметрів.Потім за допомогою шарніра стовбур опускається. Виступи виходять з вирізів, і стовбур і кожух роз'єднуються. Стовбур зупиняється, а кожух рухається назад.

Система Брауніг - FN

Ця система діє за допомогою закріпленого на стовбурі хвостовика і двох виступів, що заходять у відповідні вирізи на внутрішній стороні кожуха. Після пострілу під впливом газів кожух і стовбур рухаються назад на кілька міліметрів, потім п'ята в рамці пістолета

зупиняє хвостовик стовбура. Форма хвостовика змушує стовбур опуститися вниз, виступи виходять з вирізів, стовбур припиняє рух, кожух рухається в крайнє заднє положення.

Система замикання Браунінг - Петтер

Система Браунінг - Петтер діє подібно системі Браунінг - ФН з тією тільки різницею, що на верхній частині стовбура немає виступів. Патронник знаходиться в масивному блоці своєрідної форми.

Цей блок функціонує як замок, так як ідеально розміщений всередині порту викидача в кожусі. Це і дозволяє йому замикати кожух і стовбур.

Система замикання Вальтера

Дана система використовується в пістолетах Вальтер Р38 / РІ, Р38-К, Р4 Р5, що перебувають на озброєнні у голландських поліцейських. Ця ж система зустрічається в пістолетах Беретта і Таурус РТ92 та РТ99.

Система діє таким чином. Під стволом перебуває маленька рухлива колодка, що з'єднує ствол і кожух. Після пострілу стовбур і кожух рухаються назад приблизно на 8 мм. Потім ударник колодки вдаряє по виступу в рамці. Таким чином, ударник проходить між нижньою частиною стовбура і верхньою частиною замикаючої колодки.

Замикає колодка опускається, і стовбур і кожух відмикаються. Кожух рухається вперед, викидає порожню гільзу і подає новий патрон. Замість однієї поворотної пружини з боків рамки встановлені дві пружини для того, щоб кожух повернувся в початкове положення і замкнув пістолет.

Колінчаста система замикання

Одним з типів замикаючих систем в напівавтоматичних великокаліберних пістолетах стала колінчаста система. Вперше вона була застосована в пістолеті Борхардта, а потім, - в вдосконаленій системі відомого пістолета Люгер Р08. Ця система, дуже красива з технічної точки зору, так і не стала стандартом, як, наприклад, система Браунінга. Причина криється в ряді недоліків.

По-перше, її виробництво було складним і вимагало високого вміння. Допускалися дуже маленькі похибки між різними деталями для злагодженої та надійної їх роботи. Собівартість такої системи виявилася дуже високою. По-друге, пістолет, в основному, проводився для армії. Під час війни 1914 - 18 рр. практика показала, що він був дуже чутливим до піску і бруду, а також до різних боєприпасів.

Твердження, що модельР08 популярна сьогодні, можна віднести щодо ностальгічних почуттів багатьох стрільців. Чималу роль в цьому відіграє висока якість пістолета і його характерний зовнішній вигляд.

Коліно працює від важеля, розділеного на дві частини і три точки обертання. Коли пістолет заряджений і готовий до стрільби, важіль знаходиться в початковому горизонтальному положенні. Відбувається постріл.

Під тиском порохових газів затвор рухається назад після того, як куля вилетіла зі ствола. Порожня гільза виштовхується з патронника, а двоколійні важіль рухається назад по похилій поверхні. Потім він повністю піднімається, і одночасно з цим вилітає порожня гільза. При зворотному русі важіль захоплює з магазину новий патрон. Замикання відбувається завдяки тому, що середня точка обертання розташована трохи нижче осі всієї системи, по крайней мере, в початковому положенні.

Тільки при русі затвора назад ця точка виявиться над середньою лінією, так як важіль рухається по похилій площині.

У цей момент відбувається відмикання. Як вже говорилося, ця система стала тріумфом технічної майстерності, але практично знайшла більш прості і більш надійні системи замикання.

Система замикання тиском газів

Говорячи про цю систему, якою оснащені багато великокаліберні пістолети, ми можемо говорити про свого роду системі вільного затвора. Даний спосіб замикання має два варіанти.

У першому варіанті кожух ідеально посаджений навколо стовбура, в якому просвердлені маленькі отвори для часткового відводу газів в простір між стовбуром і кожухом - камеру тиску. Камера загальмовує вільний рух кожуха. Така система використовується в пістолеті Штейер GВ 9 мм Парабелум.

У другому варіанті поворотна пружина (іноді, окремий поршень або тяга поршня з пружиною) монтується в камеру тиску. При пострілі, частина тиску газів відводиться в циліндр, розташований під стовбуром, через маленький отвір, просвердлений безпосередньо за патронником. У циліндрі гази тиснуть на поршень, який стає свого роду буфером. Тому відмикання системи сповільнюється.

Після того, як куля вилітає зі ствола, т. Е. «Відкриває» його, гази виходять через теж отвір, і тиск нормалізується. Тільки тепер кожух відпирається і рухається назад. Подібна система використовується в деяких пістолетах Хеклер і Кох моделей Р7 (Р7-М7, Р7-М10 і Р7-М13).

Обидві системи оригінальні, але мають один спільний недолік: можна використовувати тільки оболонкові кулі, так як свинцеві кулі освінцовивают і забивають невелику газоотводное отвір.

Циллиндр гальмування газів (синього кольору)

Роликова система замикання

Ця система зробила німецьку компанію «Хеклер і Кох» знаменитої, хоча була винайдена не нею. Вона успішно використовувалася в багатьох довгоствольних пістолетах, автоматичних пістолетах, гвинтівках і карабінах Хеклер і Кох. Першою застосувала цю конструкцію затвора чеська компанія ЧЗ в моделі CZ-52.

Роликова система працює таким чином. У бічних удлинителях стовбура вирізані напівсферичні пази. Два сталевих ролика, укріплених на кожусі, замикаються за допомогою свого роду каретки. Коли пістолет замкнений, ролики входять в пази на обох сторонах стовбура. Після пострілу кожух рухається назад під впливом тиску газів.

Ролики заходять в каретку, і після роз'єднання кожух рухається далі назад. Потім відбуваються фази виштовхування, екстрагування і заряджання.

Ця система має дві переваги. По-перше, замикання після пострілу дуже надійне, по-друге, віддача пом'якшується, так як ролики повинні зайти в каретку. Це полегшує стрілянину потужними боєприпасами.

Недоліком системи є висока собівартість, так як потрібна гранична точність виготовлення деталей. Іншим недоліком є ​​її чутливість до патронам з різними потужностями і масами куль. В кінці 1990 - х років голландські поліцейські стали використовувати патрони 9 мм Парабелум Action 3 Hollow Point з порожнистої кулею, масою якої була набагато менше традиційної оболочечной кулі цього ж калібру. В результаті цього, в роликову систему замикання всіх поліцейських автоматів і напівавтоматичних карабінів МР-5 довелося внести зміни.

Ротаційна система замикання

У деяких видах напівавтоматичних пістолетів використовується обертальний затвор, запозичений у гвинтівок. Затвор в зборі з кожухом має на лицьовій середньої або тильній частині кілька виступів. При замиканні виступи заходять в вирізи на тильній стороні стовбура або в будь-який інший частині кожуха в залежності від конструкції, зазвичай це кожух або рамка пістолета.

Під впливом енергії віддачі і / або тиску газів затвор повертається на кілька градусів, і виступи на затворі виходять з вирізів на тильній частині стовбура. У таких конструкціях стовбур зазвичай закріплений на рамці, а рухається тільки кожух. Ця система порівнянна з системою замикання гвинтівки з різницею в тому, що перша діє напівавтоматично або за допомогою поршня під тиском. Нею успішно оснащені пістолети Кольт 2000 і IMI Desert Eagle.

пістолети IMI

Ізраїль зіткнувся з численними проблемами, після завоювання незалежності. Державі доводилося мати справу з досить-таки вороже налаштованими сусідами, які ізолювали його політично. Відсутність інвестицій змусило країну покладатися тільки на свої сили.

У 1949 році полковник ізраїльської армії Узієл Галь, відомий експерт в області зброї, розробив відомий автомат «Узі» (Uzi) взявши за основу автомат чеського виробництва ЧЗ-23. Ізраїльська військова промисловість (IMI - Israel Military Industries) ще не зміцніла, тому собівартість автомата повинна була бути якомога нижче.

Під час арабо-ізраїльської війни 1948 року народження, раптово спалахнула після проголошення незалежності Ізраїлю 14 травня 1948 року народження, стало ясно, армії Ізраїлю бракувало автоматів: на її озброєнні складалися тільки старі кулемети Стіна. У 1951 році ізраїльська армія була озброєна автоматом Узі, який став згодом найнадійнішим автоматом у світі. Проводилися сотні тисяч його примірників. Деякий час він проводився за ліцензією компанією «ФН - Браунінг» в м Ерсаль-Льєж в Бельгії і на заводі «Хембруг» в Нідерландах. Такі країни Західної Європи, як Нідерланди, Бельгія та інші країни НАТО використовують або використовували цей автомат. Узі складався на озброєнні армій Ірану, Південної Африки, Венесуели і Сурінаму. Пізніше сімейство Узі поповнили Mini-Узі і Micro-Узі. Останній є автоматичною версією Узі і призначається для підрозділів охорони.

Напівавтоматичний пістолет Узі приваблює своїм «бойовим» зовнішнім виглядом. Цей 20-зарядний пістолет є дуже зручним зброєю, для якого не передбачена кобура.

IMI надавала велику увагу і цивільному ринку. Спільно з американською компанією «Магнум Рисерч» з Міннеаполіса вона розробила ряд висококласних спортивних пістолетів. Прагнення до якості принесло свої плоди: з'явилося чудове зброю для поліції та армії.

Перший пістолет із серії Дезерт Ігл ( «орел пустелі») оснащений незвичним для ручного зброї обертовим затвором. Спочатку проводилися моделі калібру .357 Магнум, пізніше - калібрів .41 і .44 Магнум і зовсім недавно з'явилася модель калібру .50 АЕ (Екшн Експрес або Магнум). Трохи пізніше з'явився компактний пістолет Baby Eagle, відомий також як Jericho 941.

Чи не були обділені увагою і любителі стрільби по силуетах. Для них кілька років тому був випущений пістолет одинарної дії Lone Eagle ( «Самотній орел») чотирнадцяти калібрів: від .22 - 250 Ремінгтон до .444 Марлін.

До класу малокаліберних пістолетів IMI ставляться пістолет Mountain Eagle ( «гірський орел»), сучасну зброю з рамкою з синтетичних матеріалів, магазином і кожухом стовбура. Тільки лише затвор, його втулка і внутрішня поверхня стовбура зроблені зі сталі.

«Душа, яка вибиває душу»

Душа будь-якого стрілецької зброї - патрон. Потужність застосовуваного боєприпасу - основний фактор, що визначає бойові можливості пістолета, гвинтівки або автомата.

Спочатку Desert Eagle розроблявся під патрон .357 Magnum. Патрон був створений в 1935 році і став спільною розробкою Wickestep і Smith & Wesson. Зовні він нагадував стояв на озброєнні поліції США патрон 38 Special, лише гільза була довшою на 2.5 міліметра. Зате за потужністю новий патрон виглядав - як слон перед моською! 357 Mag забезпечував 10,2-грамової пулі швидкість 440 метрів в секунду, що відповідало енергії в 980 джоулів! Іншими словами, куля в варіанті з суцільнометалевої оболонкою могла пробити 3-міліметрову сталь або дерев'яну перегородку товщиною 25 - 30 сантиметрів. Така проникаюча здатність була навіть зайвою, оскільки куля легко пробивала тіло людини і спокійно летіла далі. Для порівняння: енергія кулі револьвера «Наган» калібру 7.62 дорівнювала всього 270 Дж, куля пістолета Макарова несе в собі енергію в 300 Дж, а патрон автомата АК-74 калібру 5,45 мм розвиває 1400 джоулів.

Наступним кроком стала поява модифікації пістолета під патрон.44 Magnum. Цей боєприпас, створений Елмер Кейтом в 1955 році для револьвера «Сміт - Вессон» моделі 29, буквально вразив уяву сучасників. Він більш ніж в 1.5 рази перевищував по потужності .357 Mag і володів відмінною щільністю бою.

Серед поліцейських новий боєприпас ентузіазму не викликав. Зайва потужність ускладнювала контрольованість зброї, та й сама зброя ставало надміру важким.

Зате серед американських фанатів «кишенькової артилерії» поява калібру .44 Mag тільки ще підігріло і без того чималий інтерес до «Орлу пустелі».

Але зоряна година DE пробив в 1991 році, коли з'явилася версія пістолета і в калібрі .50 АЕ. .50 Action Express - надпотужний пістолетний патрон, спеціально створений віце-президентом компанії Action Arms Ltd. Еваном Уайлдіном (Evan H. Whildin) для пістолета DE В експериментальних версіях його 19,4-грамова куля покидала 6-дюймовий ствол «Орла» зі швидкістю 497 м / с, розвиваючи близько 2400 Дж дуловою енергії! Ця куля з 25 метрів наскрізь пробиває 6-міліметровий сталевий лист!

Незважаючи на важку віддачу, DE калібру .50 АЕ здатний давати вражаючу купчастість стрільби. При стрільбі з верстата всі кулі укладаються в 1,5 дюйма (38 мм). Це як раз відповідає нормативам ФБР при замовленні цим відомством чергових партій короткоствольної зброї для власних потреб.

хара

Технічні характеристики:

Калібр: .41 Магнум

Дія спускового гачка: одинарне

Ємність магазина: 9 патрон

Механізм замикання: що приводиться в дію газами затвор

Маса: 1766 р

Довжина: 270 мм (зі стандартним 6-дюймовим стволом)

Висота: 145 мм

Довжина стовбура: 152 мм (6 дюймів)

Упор спускового гачка: немає

Мушка і цілик: фіксовані

Радіус прицілу: 215 мм

Зовнішній запобіжник: двосторонній запобіжник на кожусі

Внутрішній запобіжник: Кожухова запобіжник

особливості:

- Засувка кожуха: на лівій стороні рамки над спусковий скобою

- Засувка магазину: на лівій стороні рамки за спусковий скобою

- Матеріал: сталь, нержавіюча сталь або рамка зі сплаву

- Оздоблення: чорне покриття, глянсове хромування, нікелювання, матове хромування, вороніння, позолота

- Накладки рукоятки: чорна синтетика, дерево або типу «Хог»

Модель може оснащуватися взаємозамінними стовбурами довжиною 10 дюймів (254 мм) і 14 дюймів (356 мм). У кінчика дула є два отвори для відводу газів. Це пом'якшує віддачу і смикання дула. Модель адаптується до калібром .41 Магнум, .44 Магнум, .50 АЕ і назад.

Технічні характеристики:

Калібр: .44 Магнум, .50 АЕ

Дія спускового гачка: одинарне

Ємність магазина: 9 патронів

Механізм замикання: привід. в дію газами затвор

Маса: 1897 р

Довжина: 270 мм (зі стандартним 6-й дюймовим) стволом

Висота: 145 мм

Довжина стовбура: 152 мм (6 дюймів)

Упор спускового гачка: немає

Мушка і цілик: фіксовані

Радіус прицілу: 215 мм

Зовнішній запобіжник: двосторонній запобіжник на кожусі

Внутрішній запобіжник: Кожухова запобіжник

особливості:

- Засувка кожуха: на лівій стороні рамки над спусковий скобою

- Засувка магазину: на лівій стороні рамки за спусковий скобою

- Матеріал: сталь, нержавіюча сталь або рамка зі сплаву

- Оздоблення: чорне покриття, глянсове хромування, нікелювання, матове хромування, вороніння, позолота

- Накладки рукоятки: чорна синтетика, дерево або типу «Хог»

Модель може оснащуватися взаємозамінними стовбурами довжиною 10 дюймів (254 мм) і 14 дюймів (356 мм). У кінчика дула є два отвори для відводу газів. Це пом'якшує віддачу і смикання стовбура. Модель адаптується до калібром .41 Магнум, .44 Магнум, .50 АЕ і назад.
