Винахід практично придатного універсального теплового двигуна

Універсальний паровий двигун, придатний для практичної експлуатації, був винайдений англійським теплотехніком Джемс Уатт (1736-1819). Роботу над паровими машинами Уатт почав з 1764 р, коли йому доручили виправити модель пароатмосферной машини Ньюкомена. Він звернув увагу на великий непродуктивний витрата пара, а отже, і палива в машині.

Джеймс Уатт

Досліджуючи причину цього явища, Уатт прийшов до висновку, що хороша робота атмосферної машини залежить від виконання двох умов: по-перше, для отримання сильного розрядження під поршнем треба виробляти в циліндрі можливо більш повну конденсацію пари, а для цього якомога сильніше охолоджувати циліндр; по-друге, щоб уникнути непродуктивних втрат пара, треба його впускати для подальшого ходу поршня з котла в неохолодженого, гарячий циліндр. Виконати ці дві умови одночасно спочатку уявлялося технічно неможливим.

Провівши цілий ряд глибоких досліджень і дослідів, Уатт нарешті дозволив цю складну технічну задачу: він запропонував проводити конденсацію пара в окремому резервуарі-конденсаторі, щоповідомляється з циліндром.

Винахід конденсатора - найважливіше відкриття Уатта першого періоду його творчості. Патент на цей винахід Уатт отримав в 1769 р У заявці на патент він визначив свій винахід як «новий метод зменшення витрати пари, а отже, і палива в вогненних машинах». Таким чином, була знайдена правильна ідея вдосконалення парової машини. Але треба було перейти до практичного здійснення цієї ідеї. На це Уатту довелося витратити багато років наполегливої ​​праці і важкої боротьби з нескінченним безліччю перешкод і труднощів. Виготовляє великі машин коштувало великих коштів, а власні кошти Уатта були зовсім незначні. Доводилося вдаватися до фабрикантам і промисловцям зі принизливими проханнями про фінансування будівництва нової машини.

У пошуках коштів для спорудження свого двигуна Уатт став мріяти про вигідну роботу за межами Англії. На початку 70-х років він заявив друзям, що «йому набридло батьківщину», і серйозно повів розмови про переїзд до Росії. Російський уряд запропонувало англійської інженеру «заняття, сообразное з його смаком і знаннями» і з щорічним платнею в 1000 фунтів стерлінгів.

Від'їзду Уатта в Росію завадив контракт, який він уклав в 1772 р з капіталістом Болтоном, власником машинобудівного підприємства в м Сохо поблизу Бірмінгема. Болтон давно знав про винахід нової, «вогненної», машини, але вагався субсидувати її будівництво, сумніваючись в практичної цінності машини. Укласти договір з Уаттом він поквапився лише тоді, коли виникла реальна загроза від'їзду винахідника в Росію.

Договір, що зв'язав Уатта з Болтоном, виявився досить дієвим. Болтон показав себе розумним і далекоглядним людиною. Він не поскупився на витрати по спорудженню машини. Болтон зрозумів, що геній Уатта, звільнений від дріб'язкової, виснажливої ​​турботи про шматок хліба, розгорнеться на повну потужність і збагатить підприємливого капіталіста. Крім того, сам Болтон був великим інженером-механіком. Технічні ідеї Уатта захопили і його.

Завод в Сохо славився першокласним на той час обладнанням, мав кв а л іфіцір ів а інші робочі кадри. Тому Уатт із захопленням прийняв пропозицію Болтона налагодити на заводі виробництво парових машин нової конструкції. З початку 70-х років і до кінця свого життя Уатт залишався головним механіком заводу. На заводі в Сохо в кінці 1774 року була побудована перша машина подвійної дії.

Уатт був незадоволений своєю першою паровою машиною і відразу почав працювати над її удосконаленням. У 1777 р Уатт для подальшого підвищення економічності машини запропонував застосовувати відсічення і розширення пара.

Машина Уатта первісної конструкції значно здешевила одержання механічної енергії переважно для потреб гірничої промисловості. Вона дуже швидко знайшла собі застосування в рудниках і шахтах, абсолютно витіснив машину Ниокомена. Введення нових парових машин на три чверті скорочувало витрати вугілля. Особливо великий інтерес до машин Уатта був виявлений з боку господарів мідних рудників в Корнвалліс. Завод в Сохо до 1780 р виготовив 40 парових машин, половина з яких призначалася для копалень в Корнвалліс.

Однак, як і раніше винайдені пароатмосферного машини, парова машина подвійного дії не була придатна для ролі універсального двигуна, вона була застосовна лише для підйому води з шахт. Машину можна було використовувати на водокачки в містах, а також для приведення в рух повітродувних машин, так як в цих випадках рух робочих органів машини було прямолінійно-качательним.

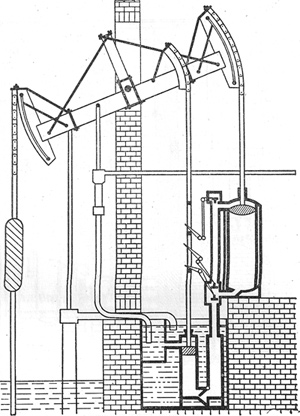

Схема машини Д. Уатта, побудованої в 1775 р

Для її використання; на промислових підприємствах потрібно було мати вал з насадженим на нього колесом, що обертається безперервно, від якого можна було б передати роботу машин-знарядь за допомогою пасової передачі. Необхідність саме в двигунах універсального застосування відчувалася в англійській промисловості все більше і більше. На завод в Сохо приходили листи від підприємців самих різних галузей промисловості з проханнями виготовити парові машини нової системи, призначені не тільки для відкачування води, але і для приведення в рух верстатів у майстернях.

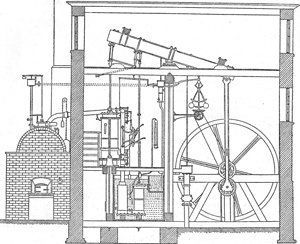

Схема машини подвійної дії Д. Уатта.

З 1778 р Уатт починає працювати над винаходом машин з безперервним обертальним рухом. В результаті була створена машина подвійної дії, яка і стала універсальним тепловим двигуном. Патент на цю машину він отримав в 1784 р

Принцип дії машини полягав в тому, що пар з котла надходив через золотник в циліндр. Золотник дозволяв подавати пар то з одного боку поршня, то з іншого, створюючи тим самим необхідний тиск на поршень.

Таким чином, основні елементи універсальної парової машини складалися поступово. Найважливіші нововведення, які вніс Уатт в машину подвійної дії, зводяться до наступного:

На відміну від першої пароатмосферной машини 1769 року в машині, запатентованої в 1784 р, був застосований принцип подвійної дії, т. Е. Пар поперемінно діяв то на одну, то на іншу сторону поршня.

Для подачі пари в різні порожнини циліндра він використавши спеціальне пристосування - золотник.

Для вирівнювання обертального руху Уатт застосував махове колесо.

Для перетворення в балансирной машині руху, що гойдає поршня в безперервне Уатт винайшов спеціальний механізм, що забезпечує прямолінійність руху штока поршня, пов'язаного з одним кінцем балансира (так званий паралелограм Уатта), а також кілька способів перетворення прямолінійного руху в обертальний рух.

Оскільки Уатт для отримання обертового руху не міг у своїй машині застосувати шатунно-кривошипний механізм (на таку передачу було взято охоронний патент французьким винахідником Пікаром), він в 1781 р взяв патент на п'ять способів перетворення руху, що гойдає в непреривновращательное. Спочатку для цієї мети він застосовував планетарне, або сонячне, колесо.

Одним з важливих механізмів в паровій машині подвійної дії був механічний відцентровий регулятор, який за допомогою спеціальної дросельної заслінки в паропроникну трубі регулював надходження пара в машину.

В середині 80-х років XVIII ст. конструкція парової машини була остаточно розроблена, і парова машина подвійної дії стала універсальним тепловим двигуном, що знайшов широке застосування майже у всіх галузях господарства багатьох країн.
